外段取り ✖ 手動治具チェンジで生産性大幅UP！
BKS-FSCは、２つのキャリアに搭載した治具を手動で左右へ移動し、 機内へ搬出入するシステムです。 外段取り化で、セットアップ時間の短縮とともに、オペレーターは 複数台持ちが可能となります。 【特長】 1.同一プレート繰り返し位置決め精度：3μｍ 2.２台の治具プレートを手動交換 3.簡単でスムーズなリフト＆スライド交換方式 4.標準の駆動源はエアー（0.5ＭＰａ） 5.ベビープレート着座確認機能 6.オプションでベビープレート上面タップ穴加工タイプをご用意できます。 また、お客様にてタップ穴加工することもできます。 7.イケールタイプとベビープレートタイプがあります。 【オプション】 ・INDEX型裏加工対応仕様 ・ベビープレート材質 A7075ジュラルミン（軽量プレートタイプ） ・油圧ユニット搭載型 ・ベビープレートサイズオプション仕様 ・ベビープレート上面加工（要上面加工図） ・４面イケールタイプ ※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせください
この製品へのお問い合わせ
基本情報

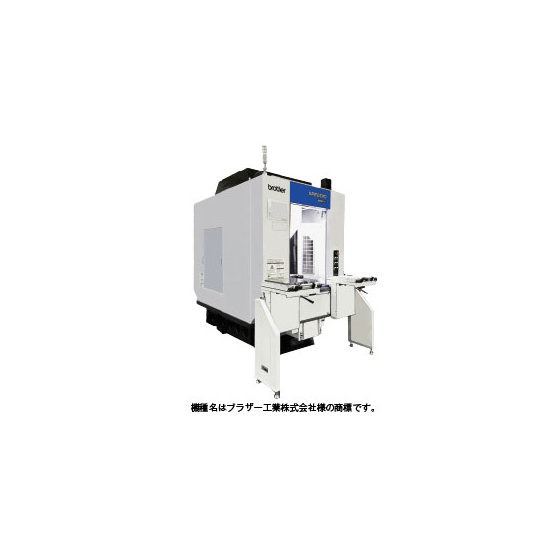

【主要スペック】 ・型式 FPL:フラットプレート型 2FEQ:２面イケール型 4FEQ:４面イケール型 ・標準フラットプレートサイズは、□400ｍｍ ・標準２面イケール型ベビープレートサイズはＷ40ｍｍ×Ｈ350ｍｍ ・標準４面イケール型ベビープレートサイズはＷ40ｍｍ×Ｈ350ｍｍ ※ベビープレートクランプ/アンクランプ及び着座確認機能は、H550Xd1のオプションで rotrayジョイント及びテーブル上面ポート油空圧供給付仕様を選択下さい。 ・標準システムは、マザーベース１台＆ベビープレート２台となります。 ※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせください。
カタログ（2）
カタログをまとめてダウンロード
企業情報
株式会社オーケイエスでは、主に工作機械システムインテグレーションや マシニングセンタ治具（取付具）の製作および販売などを行っております。 3,000種以上の製作実績から得られたデータベースを用いて、 適切な切削加工治具（取付具）を設計・製作。 作業性の向上、切粉流れの改善、加工精度の向上、配管レス化などの 改善を現場にもたらします。 また、難削材・超薄肉材の高精密な切削加工を可能にする予圧サポートも ご用意しております。
