コスパ最高！短納期！ナイロンチューブ汎用曲げ機。炉から解放、1本で80箇所の曲げも可能、治具なし、ムダなし。次世代ベンディング。

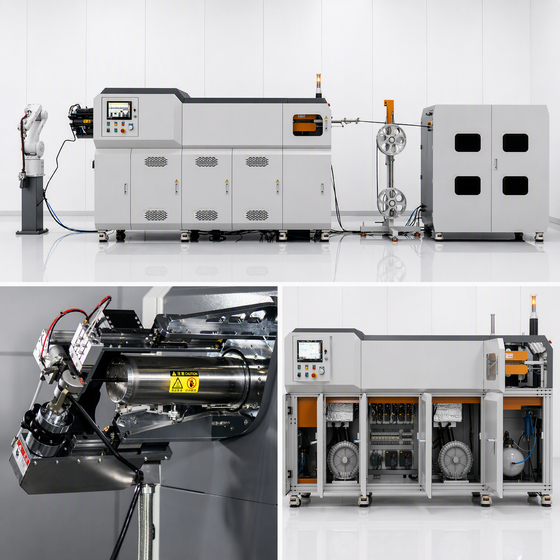

本機はナイロンチューブ専用に設計された曲げ加工装置であり、従来の炉内成形方式に代わる高効率なソリューションです。 高い生産性、安定した品質、低コスト、省人化、自動化対応の利便性を特長としています。 長尺管、大口径の薄肉管、細径で長いチューブなどの成形に対応可能。 炉内成形との比較における主なメリット： ・自動化対応で、作業員数を大幅に削減 ・省エネルギー（炉内成形の10％の消費電力） ・コイル材（巻き管）にも対応可能（材料コスト削減） ・治具不要（コスト削減・段取りも簡単） ・新しい曲げ形状の試作が容易（プログラムの変更だけで対応可能） ・設置スペースの節約（従来の成形炉の20％） ・最大6mの長尺管、最大80箇所の曲げ加工にも対応 ・オプションでレーザーマーキング機搭載可能、製品情報に応じた自動マーキングができます。
この製品へのお問い合わせ
関連動画
基本情報
対応外径：Φ4～Φ25mm、対応肉厚：0.5～2.0mm 最大曲げR：80mm 曲げ速度：～250°/秒、直線速度：400mm/s、回転速度：～360°/秒 最高対応温度：220℃ 曲げ精度：±0.1°、直線精度：±0.1mm、回転精度：±0.1°、温度制御精度：±2° 一次直線送り長：0.4m（0.4m超で自動的にクランプ送りに切替）
価格情報
お問い合わせください。
納期
※応相談
用途／実績例
自動車製造業、鉄道車両（高速鉄道）製造業、航空機器産業、フィットネス機器業界、衛生設備業界、空調配管製造業など ナイロンチューブ製造現場において幅広く導入され、優れた性能を発揮しています。
ラインアップ（1）
| 型番 | 概要 |
|---|---|
| FB-NLGCXJ-02 |
企業情報
・半世紀に亘って生産設備は【Made in 三桜】 三桜工業では、製造部門の設備を自社供給しています。設備製作部門であるFA本部は自身で製作した設備に対する製造部からのフィードバックに日頃から答え続けてきました。現場で「本当に使える」設備を作るノウハウが我々の強みであると自負しています。 ・自社製造現場を持つこそ、信頼性の高い生産設備や自動化工程の提案 材料であれば「鉄、アルミ、ステンレス、樹脂」など流体であれば「空気、水、油、ガソリン」など、三桜工業で扱う自動車製品は多岐に渡ります。人命に関わるため厳しい品質が求められる重要保安部品の生産設備づくりに鍛えた、品質や信頼性に対する意識で、お客様の生産性向上や品質改善に貢献します。 ・グローバル調達でコスパ最強の設備提案力 19ヵ国 82拠点「北米」「欧州」「インド」「ASEAN」「中国」にも設備の出荷実績。本社海外生技チームとの連携で、「日本品質、海外コスト」コスパ最強の設備提案ができます。
