約1.1kgの持ち運べる膜厚計。最薄0.1μmから最大100μmまで、検量線不要で操作簡単 ＜デモ機を無料貸し出し中＞

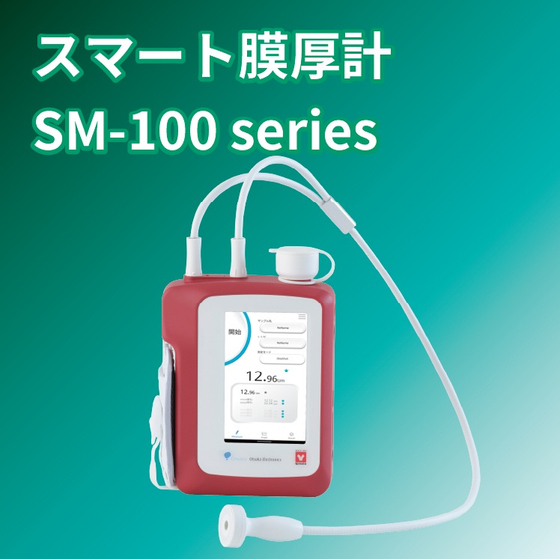

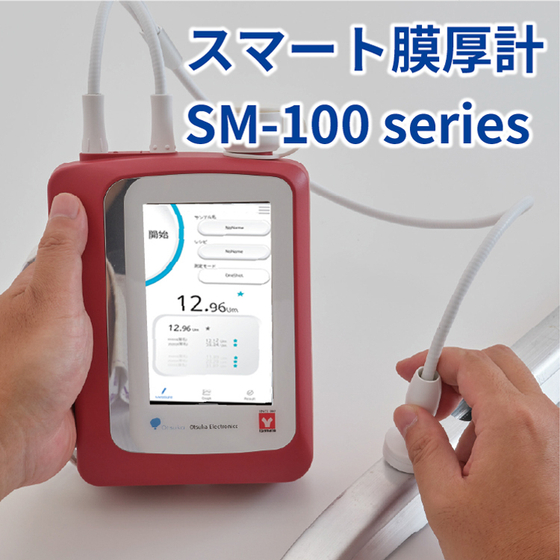

『SM-100 series』は高精度かつ簡単に持ち運び・操作ができる膜厚計です。 現場での抜き取り検査や成膜条件の検討にも柔軟に対応が可能。 基材(ガラス・プラスチック)を選ばず、形状のあるサンプルも非破壊で測ることができます。 ■持ち運び可能なハンディタイプ ■高精度測定＆簡単測定 ■多層膜も対応 ■非破壊・非接触測定 ■様々なサンプルを測定 ※詳しくは＜PDFダウンロード＞より資料をご覧ください。 デモ機を無料貸し出し中！＜お問い合わせ＞よりお申し込みいただけます。
この製品へのお問い合わせ
基本情報
【そのほかの特長】 ■光干渉法により非接触・非破壊で測定が可能 ■基材（ガラス・プラスチック）を選ばず測定可能 ■最大3層の多層膜を測定可能 ※製品の詳細は、PDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
【測定対象】 ■ハードコート(自動車/光学用) ■防曇コート(自動車) ■防水防湿コート(半導体) ■反射防止膜(光学用) ■離型剤コート(半導体) ■接着層(光学用) ■光学用フィルム ■酸化膜(半導体) ■産業資材用フィルム ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
