砥石外周でワーク端面も安定に同時加工！小径長物加工に適した高能率マシン

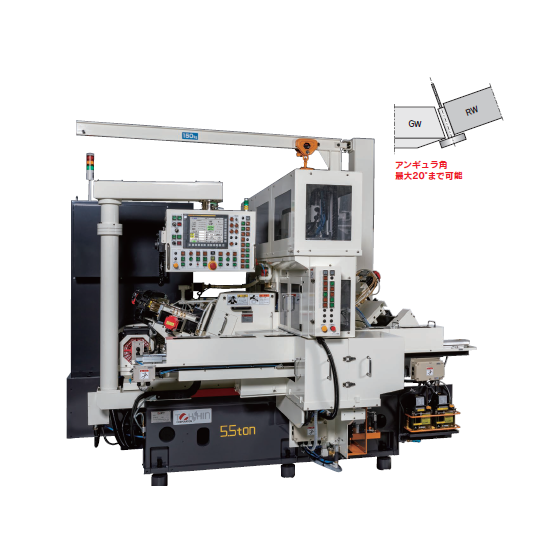

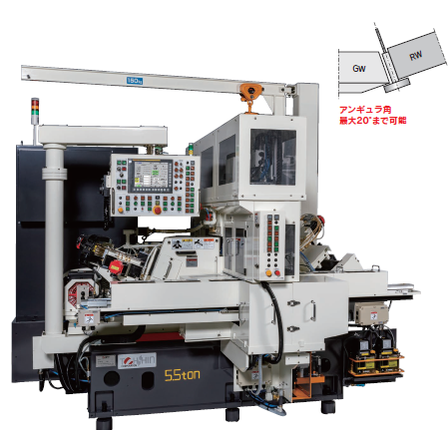

『TO-5010S-AR1』は、細長いワークも短時間で研削可能な インフィード心なし研削盤です。 研削砥石の直径が変化しても、外径と端面の直角が変化しない 心高角固定方式を採用。 調整車は、研削砥石に対し心高角分傾斜したスライドで支持しました。 また、ベットフレームや床に固定でき、前後工程との位置合わせが容易です。 【特長】 ■外径と端面の安定した同時加工が可能 ■細長いワークも短時間で研削可能 ■心高角一定により、安定な加工条件が維持できる ■ワークレスト固定方式を採用 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
【仕様(抜粋)】 ■外径加工径(標準)：φ3～40mm ■外径加工径(大)：φ30～100mm ■ワークの径差：MAXφ40(段差MAX20mm) ■外径加工長：100mm ■アンギュラ角：0～20°(固定式) ■心高角：7°(固定式) ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
