材料の最表面をXPS（X線光電子分光法）によって評価することで、お客様の材料評価を支援いたします。
X線光電子分光法（XPS）は、様々な分野の開発、品質管理において不可欠なツールです。お客様の製品の性能向上、不良原因の究明、そして次世代材料の開発に、XPSをご活用ください。XPSは、試料の極表面（数nm）にX線を照射し、そこから放出される光電子のエネルギーを精密に分析することで、以下の情報を明らかにできます。 (1)構成元素の特定: リチウム（Li）からウラン（U）までの幅広い元素を分析できます。 (2)深さ方向分析: アルゴンスパッタリングを併用することで、表面から深さ方向の元素組成を評価できます。薄膜の膜厚評価や界面分析に有効です。 (3)大気非暴露分析: 特殊な装置を用いることで、大気に曝すことなく試料を分析できます。これにより、大気中の成分による表面汚染や変質の影響を防ぎ、真の表面情報を取得できます。 (4)絶縁物の測定: 幅広い材料の分析が可能です。
この製品へのお問い合わせ
基本情報
フルオート多機能走査型X線高電子分光装置 PHI GENESIS アルバックファイ株式会社製 (1)走査型マイクロフォーカスX線源(単色化 AlKα線) 最小ビーム径 ≦5μm, 最大走査範囲 1400μm×1400μm, 最大出力 100KW,走査X線励起二次電子像の取得が可能 (2)高感度エネルギーアナライザ 最高エネルギー分解能 0.48eV 最高感度 Large area mode ≧6,000,000 cps@1.0eV 20μm ≧400,000 cps@1.0eV 10μm ≧100,000 cps@1.0eV (3)低エネルギー電子銃 加速電圧≦1V ,エミッション電流量 ≧20μA ,デュアルビーム帯電補正 低速電子+低速イオンによる調整不要な帯電中和が可能 中和性能≦0.82eV (感度規定なし) ≦0.85eV ＠ ≧90,000cps
価格帯
納期
用途／実績例

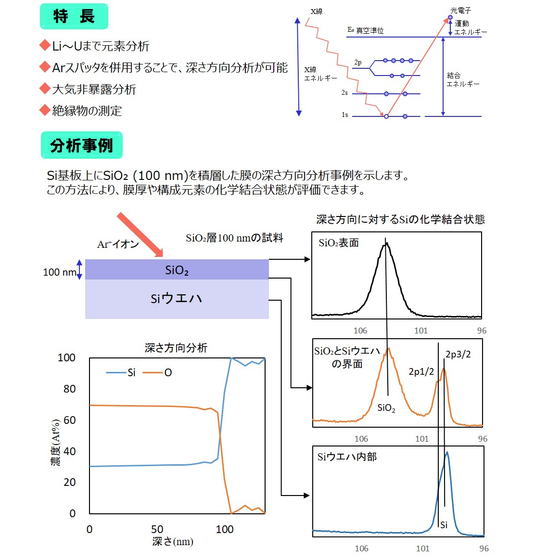

Si基板上に成膜された厚さ100 nmのSiO₂薄膜の深さ方向分析では、XPSを用いることで、膜の厚さだけでなく、SiとOの元素分布、そしてSiO₂としての化学結合状態を明確に評価できます。これにより、成膜プロセスや膜の品質に関する重要な情報が得られます。
