2種のキーイングによる誤嵌合防止機構！多点接点コンタクトの高信頼性基板対電線コネクタです

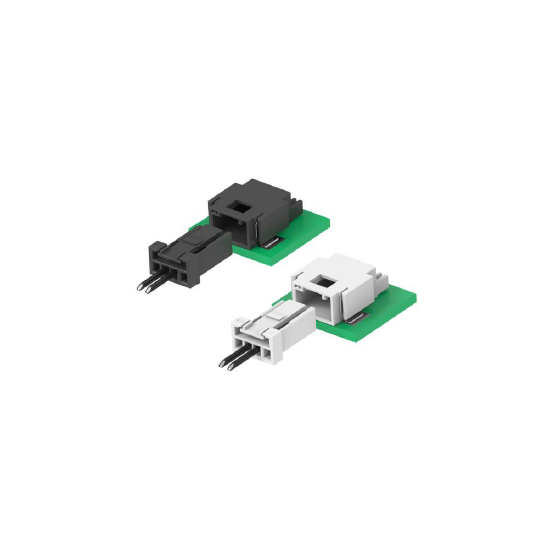

『ダイナミックウルトラシリーズコネクタシステム』は、小型の 電線対基板接続システムとして設計されたコネクタです。 多点接点コンタクトにより、電気自動車(EV)のパワートレイン、 バッテリーパック、自動車照明アプリケーションなどの厳しい環境でも 優れたパフォーマンスを発揮。 さらに、このシリーズは、製品全体の機能とメリットを強化するように 設計されたユーザーフレンドリーな機能を提供します。 【特長】 ■多点接点コンタクトの高信頼性機器内配線用コネクタ ■リセハウジング内蔵のTPA(二次ロック)によるコンタクトの確実な保持 ■目視によるロック状態の確認が可能なコネクタ上部のロックレバー ■2種のキーイング構造による同一ピン構成同士の誤嵌合防止 ■黒色と自然色のハウジングカラーバリエーション ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
【仕様(一部)】 ■電気的特性 ・定格電流：3A ・定格電圧：125V AC ■機械的特性 ・コンタクト保持力：50N(TPA使用時) ・挿抜回数：20回 ・耐振動性：LV214Severity2準拠 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
【用途】 ■バッテリーエネルギー貯蔵システム(BESS) ■EV(電気自動車)充電器 ■空調制御システム(HVAC) ■自動車照明 ■電気自動車 ■車載用充電器 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
