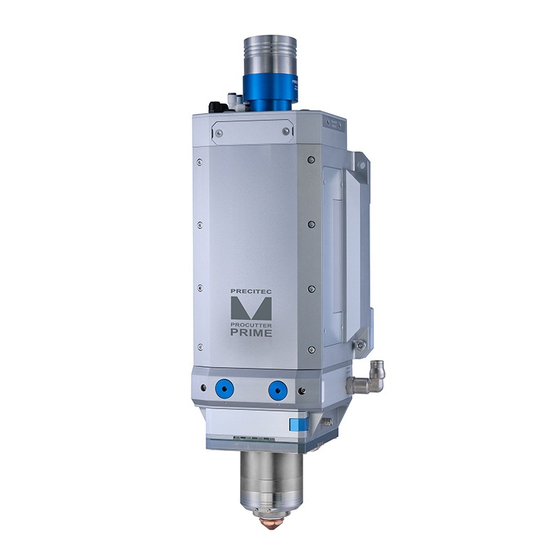

スポット径可変型で、30kWまでの高出力に対応した切断ヘッド
■ 生産性向上と切断面の品質の改善：拡大率に妥協せず、レーザーは常にオンの状態をキープします ■ 装置に取り付けた状態で直接メンテナンスの実施が可能：ダウンタイムを減らし、迅速かつ簡単に修理をが可能です ■ 容易で迅速なメンテナンスが可能です：工学系部品を前面に配置。コンタミネーションを防ぐ設計にしました ■ 24時間365日の生産に対応：各種センサーを搭載し、プロセスの安定性を確保しました ■ 可変倍率での切断：固定光学系よりも優れた性能 ■ 30kWおよびビームシェーピングレーザに対応
この製品へのお問い合わせ
関連動画
基本情報
・出力：30 kWまで (λ=1070 ± 10 nm) ・NA：96% power < NA0.13 ・耐加速度 (max.)：5G overall ・ファイバーカプラ：QD, FCH-16, LOE3.1 ・光学倍率1.2 ～ 4.0 倍 （0.1 ステップ） ・フォーカス位置ストローク 1.5倍時: +25 mm / -20 mm 2.0倍時: +30 mm / -30 mm 2.5倍時: +30 mm / -40 mm 3.0倍時: +35 mm / -45 mm 3.5倍時: +35 mm / -45 mm 4.0倍時: +35 mm / -45 mm ・フォーカススピード最大 200 mm/s ・本体重量15.5 kg ・倣い制御BOX：CutBox Pro (ProfiNet もしくは EtheｒCAT)
価格情報
是非ともお問い合わせを。
納期
用途／実績例
薄板鋼鈑の窒素切断 厚板鋼鈑の窒素切断や酸素切断 倣い制御を使用して、切断面品質を保ったレーザ切断 フラットベット型の加工機に搭載した高速レーザ切断 長時間レーザ照射を必要とする長尺の切断 異なる材質、板厚の材料を無人でレーザ切断する自動機
詳細情報
-
複数のセンサーが、ヘッドの状況を常時監視することが、切断品質の維持に役立ちます
