最大1,000VDC遮断！高容量DCパワーリレー

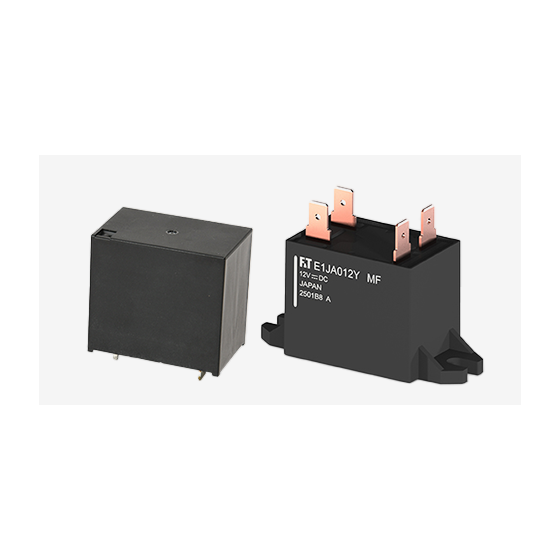

FTR-E1シリーズは最大10A 1,000VDCの直流高電圧負荷の開閉が可能な高容量パワーリレーです。 定格20AのFTR-E1 （-MF, -GR）、30AのFTR-E1（-HA）、60AのFTR-E1（-HC）のプリント基板実装型と、20A のタブ端子付きねじ止めタイプのFTR-E1Jをラインナップしています。 【特長】 1. 接点側に極性がないため、充電/放電の両方の回路に対応します。 2. 水素ガスを不使用：爆発のリスクがなく安全にご使用いただけます。 3. コイル-接点間 5,000VAC、開放接点間 2,500VACの高絶縁設計です。 接点構造はいずれも1a（1 form X）で、サイズは28.3(W) x 43.6(D) x 38.8(H) mm (FTR-E1), 28.3(W) x 69.4(D) x 47.3(H) mm (FTR-E1J)です。
この製品へのお問い合わせ
基本情報
【FTR-E1】 定格電圧：20A 450VDC, 20A 800VDC, 30A 450VDC, 10A 1000VDC 連続通電電流：25A@85℃ 定格消費電力: 900mW 実装形態：プリント基板実装/スルーホール 【FTR-E1-HC)】 定格電圧：60A 450VDC, 10A 1000VDC 連続通電電流：60A@85℃ 定格消費電力: 1200mW 実装形態：プリント基板実装/スルーホール 【FTR-E1J】 定格電圧：20A 800VDC, 10A 1000VDC 連続通電電流：40A@85℃ 定格消費電力: 900mW 実装形態：ねじ止め（タブ端子付）
価格帯
納期
用途／実績例
【用途】 ・電気自動車/プラグインハイブリッド車の車載充電器 ・電気自動車プリチャージ ・太陽光発電システムのストリング遮断 ・蓄電システムの充電・放電 ・Vehicle to Home （V2H） ・ハイブリッド建機 ・PTC ヒーター制御 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
