材料の残留応力による金型調整を極力減らすことが可能。タオレコロビや不良品の削減・金型寿命が延び、生産性向上とコスト削減が実現。

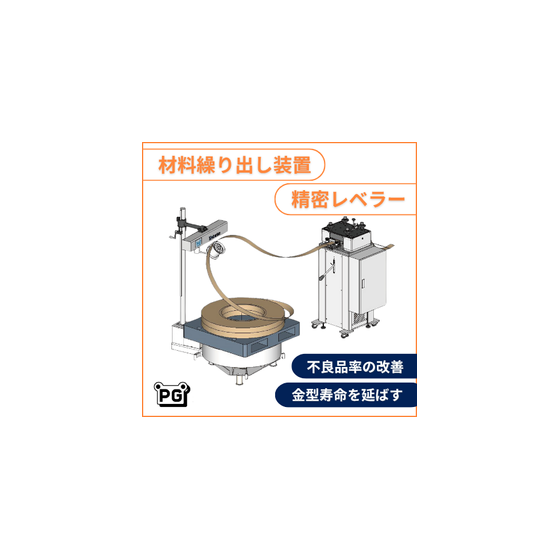

不良品率の改善や金型寿命でお悩みではありませんか？ 「レベラーを使っているが、あと2%不良品率を下げたい」「金型が原因だと思っている」とお聞きすることがあります。 その原因、実は材料にあるかもしれません。 現在お使いのレベラーは「精密レベラー」でしょうか？ 当社のインバーター式材料繰り出し装置「ロータリアン」と精密レベラーの併用で、材料の残留応力による金型調整を極力減らすことが可能。巻きグセを矯正し、歯当たりを改善することで、タオレコロビや材料起因の不良品発生を抑制。不良品率を大幅に低減します。 また、材料の矯正精度が上がることで金型への負担が減り、金型寿命の延長にも繋がります。 結果として金型調整の時間が大幅に短縮され、生産効率アップとコスト削減を同時に実現。 【こんな現場にオススメ】 リードフレーム、コネクタ、圧着端子、精密小物部品、半導体部品 【異形ローラー FL -2150 FL -2150 】 入り口は小さく、出口に近づくにつれ大きくなる異形ロール配置はレベリング性能をさらに高めることができます。 ※お気軽にお問い合わせください。
この製品へのお問い合わせ
関連動画
基本情報
【インバーター式 材料繰り出し装置】 製品名▶︎ロータリアン 型式：S-600、S-900、R-900 材料置きテーブル径：Φ600〜Φ900ミリメートル S型 － 材料繰り出しガイドはスライド式 水平送り R型 － 材料繰り出しガイドは、振り子式 垂直送り 【精密レベラー】 製品名▶︎FLシリーズ 狭スペース対応型、弊社のベストセラーの基準型、特殊配列タイプ異形ローラー型、高剛性素材に強力なレベラーなど、 ご用意しております。 ※テスト機レンタル、デモ機を準備しております。お気軽にお問い合わせください。
価格帯
納期
用途／実績例
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
ラインアップ（10）
| 型番 | 概要 |
|---|---|
| FL-50 | 対応幅(max)：50mm 対応厚み：0.1~0.5mm ワークロール径：Φ12mm 備考：狭スペース対応型 |
| FL-100 | 対応幅(max)：100mm 対応厚み：0.1~1.0mm ワークロール径：Φ12mm 備考：基準型 ベストセラーレベラー |
| FL-150 | 対応幅(max)：150mm 対応厚み：0.1~1.0mm ワークロール径：Φ12mm 備考：基準型 ベストセラーレベラー |
| FL-2100 | 対応幅(max)：100mm 対応厚み：0.1~1.0mm ワークロール径：Φ12mm~Φ28mm 備考：矯正ローラー異形型 |
| FL-2150 | 対応幅(max)：150mm 対応厚み：0.3~1.0mm ワークロール径：Φ12mm~Φ28mm 備考：矯正ローラー異形型 |
| FLV3-150 | 対応幅(max)：150mm 対応厚み：0.3~1.5mm ワークロール径：Φ30mm 備考：一番パワフルなレベラー |
| FLV3-200 | 対応幅(max)：200mm 対応厚み：0.3~1.5mm ワークロール径：Φ30mm 備考：一番パワフルなレベラー |
| S型ロータリアン（水平送り） S-600 | 材料置き テーブル径：Φ600mm 繰出し速度：1.8～18m/3.6～36m 対応材料厚/ 材料幅：0.2～1.2mm厚/ 20～120mm幅 備考：省スペース製品 水平ストレート式ヘッド |
| S型ロータリアン（水平送り） S-900 | 材料置き テーブル径：Φ900mm 繰出し速度：1.8～18m/3.6～36m 対応材料厚/ 材料幅：0.1～1.2mm厚/ 5mm～120mm幅 備考：材料径に応じで、テーブルΦ1200、Φ1500のオプション 水平ストレート式ヘッド 水平送り |
| R型ロータリアン（垂直送り） R-900 | 材料置き テーブル径：Φ900mm 繰出し速度：1.8～18m/3.6～36m 対応材料厚/ 材料幅：0.1～1.2mm厚/ 5mm～120mm幅 備考：材料径に応じで、テーブルΦ1200、Φ1500のオプション 振り子式 |
