スター型、ライン型、リング型、ツリー型のトポロジー変換対応で、EtherCATの配線をもっと自由に・柔軟に。

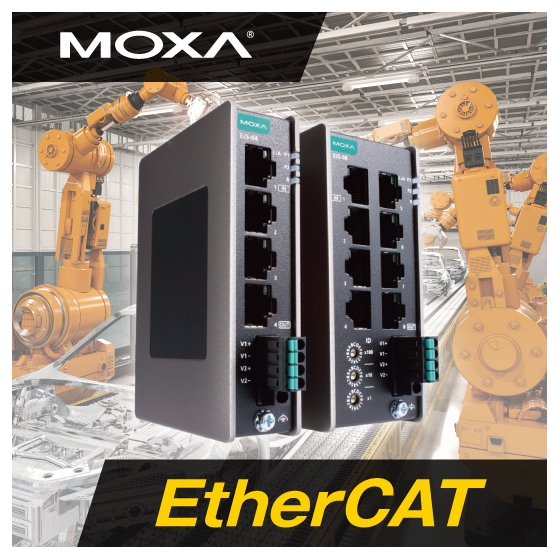

EtherCATは高性能な通信方式ですが、実際の設計や運用では「柔軟性のなさ」が課題になることがあります。 EtherCATのネットワーク構成において、こんな課題はありませんか？ ●装置内で分岐したいのに、EtherCATは直列構成しか組めない… ●レイアウト変更のたびに配線を全部やり直し… ●制御盤の中が配線でぐちゃぐちゃ… ●ノイズの影響で通信が不安定になることがある… ●メーカーの互換性が悪い… MoxaのEtherCATジャンクションボックス『EJSシリーズ』なら、スター型、ライン型、リング型、ツリー型のトポロジー変換対応で、柔軟な分岐・拡張が可能、EtherCATネットワークの冗長化に対応しています。 また、IP30のメタルハウジングで高いノイズ耐性があり、メーカー非依存設計のため高い互換性を持っているので、EtherCATのさまざまなお悩みを解決します！ ただいま、潜在的な障害ポイントを特定しEtherCATジャンクションを使用してより堅牢なネットワークアーキテクチャを導入する方法を解説した技術資料を進呈中。
この製品へのお問い合わせ
基本情報
●冗長電源入力対応 ●12/24/48 VDC入力電圧 ●着脱式4極端子台 ●高いEMSレベル ●EtherCATトポロジー変換：スター型、ライン型、リング型、ツリー型 ●ポート遅延：ポートあたり約1μs ●動作温度範囲：-10℃～60℃（通常モデル）、-40℃～75℃（ワイド温度モデル） ●筐体：金属製（メタルハウジング）、IP30 ●制御盤に収まるコンパクトなサイズ 【EJS-04/EJS-04-T】 24.5 x 100 x 75 mm（W×H×D）、245g 【EJS-08/EJS-08-T】 43 x 100 x 75 mm（W×H×D）、340g
価格情報
お問い合わせください。
納期
※お問い合わせください。
用途／実績例
半導体関連アプリケーション、リチウムバッテリー製造アプリケーションほか、EtherCATネットワークを必要とする全ての製造業
詳細情報
-
【半導体製造装置】 半導体製造において、EtherCATプロトコルは主流なテクノロジーとなりつつあります。PECVD (プラズマCVD：Plasma Enhanced Chemical Vapor Deposition) 装置を例にとると、スペースが制限され、ノイズの多い環境下で新しくデバイスを追加する場合、時に大きな課題が生じます。装置には、複数のセンサー、圧力計、電力制御装置などを接続する必要があります。そのため、装置製造会社は、将来の拡張性を考慮しつつ、ノイズ干渉に強く、複数のポートを備えたコンパクトなEtherCAT製品を導入する必要があります。
-
【リチウムイオン電池製造装置】 リチウムイオン電池の製造装置では、数百におよぶEtherCATスレーブデバイスを複数のネットワークセグメントに分割することが珍しくありません。同時に、製造会社は、停電やシステムの不安定な状況下においても正常なオペレーションの維持を保証する必要があります。製造会社は異なるベンダーのEtherCATデバイスを使用することが多いため、相互運用性も重要な課題となります。したがって、異なる製造会社のEtherCATデバイスとの互換性がテストされたEtherCATデバイスを評価して選定することが重要です。これにより、既存のトポロジーにこれらのデバイスを導入する際のスムーズな統合が保証されます。
ラインアップ（4）
| 型番 | 概要 |
|---|---|
| ESJ-04 | 4ポート産業用EtherCATジャンクション |
| ESJ-04-T | 4ポート産業用EtherCATジャンクション（ワイド温度モデル） |
| ESJ-08 | 8ポート産業用EtherCATジャンクション |
| ESJ-08-T | 8ポート産業用EtherCATジャンクション（ワイド温度モデル） |
カタログ（4）
カタログをまとめてダウンロード
