簡易構造で装着可能なシートタイプコンタクターを用いたテストソケットで微細Pitch～大型PackageまでICテストが可能です。

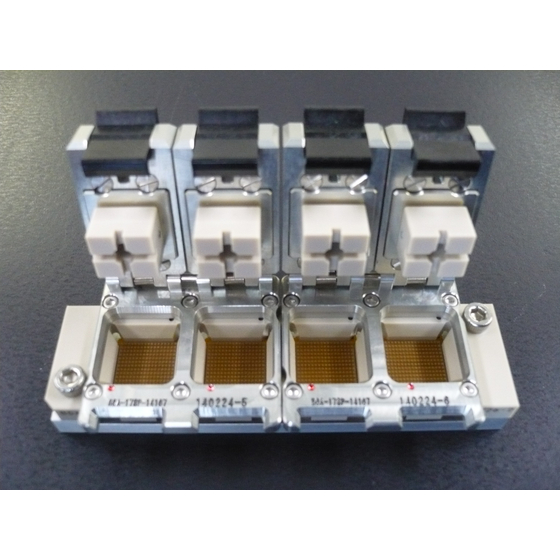

シートタイプコンタクター（PCR)を用いた高性能半導体テストソケットです。 微細pitchの小型ICから大判サイズとなるアドバンストパッケージまで様々な用途でのご提案が可能です。 PCRを用いる事で簡易な構造となりメンテナンスも容易となります。 ソケットの加圧構造は、クラムシェル型・両側ラッチ・ネジ固定式までお客様のご要求に合わせカスタムで対応可能です。 1台からのご要求にも対応し、短納期（ご依頼後約3週間程度）でご提供致します。 詳細仕様については、案件毎に個別設計を行いますので、弊社窓口にお気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
・対応Pitch：1.27～0.25ミリ ＊各pitch毎に対応可能な電極長・磁極径は異なります。 ・対応grid数：100ｘ100（目安） ＊各pitchにより対応可能なgrid数は異なります。 ・対応サイズ：１００ｘ１００ミリ（電極エリア/目安） ＊各pitchにより対応可能サイズは異なります。 ・使用温度範囲：標準タイプ/-40～125℃、ワイドレンジタイプ/-55～150℃
価格帯
納期
※製品仕様・ご依頼数量により価格の設定を行います。お気軽にお問い合わせください。
用途／実績例
・最終選別テスト（ハンドラー） ・システムレベルテスト/SLT ・高周波検証評価 ・設計検証評価 ・信頼性評価 ・デバック検証 ・基板間接続（短距離接続コネクター、半田実装置き換え）/BtoB ・バーンインテスト
カタログ（3）
カタログをまとめてダウンロード
企業情報
株式会社JMTは、PCR(ゴムシート)や半導体パッケージ検査（テスト）用加圧導電シート、プリント基板検査用治具＆加圧導電シートを取扱っている会社です。 長年培ってきた、めっき技術フォトリソグラフィー技術レーザー技術等とPCR技術を融合し、高性能なテストコンタクターを提供していきます。ご要望の際は、お気軽にお問合せください。
