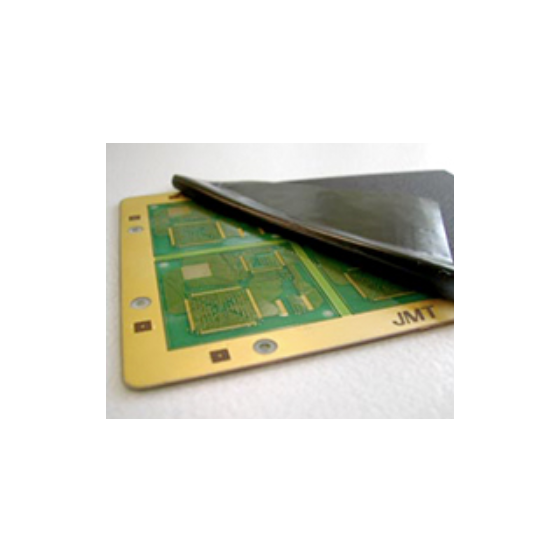

分散型PCRは面内すべてを接点とする事が可能で位置決めを必要としないシートタイプ半導体テストコンタクターです。
薄いシリコーンゴム内部に導電粒子をランダムに配合させた導電シートです。加圧（歪ませる）事でシート内の導電粒子が接触し上下方向に導通します。 加圧された（歪みを受けた）部位が導通する為、面内すべてが電極となり、位置決めを行うことなく使用可能です。 また、ProbePinソケットとの組みあわせにより、測定物へのPin傷の低減も期待できます。 ただし、使用環境は常温のみとなり、また接続部位により抵抗値の違いがある事ご理解を頂きます様お願いします。 詳細内容については、弊社窓口にお気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
・対応Pitch：～0.3mm ＊製品厚みにより必要面積は異なります。 ・対応厚み：0.1mm、0.1mm、0.08mm、0.06mm ＊厚みにより分解能は異なります。 ・対応サイズ：最大サイズ：430mmx350mm（厚み0.08mm以上）、430x230mm（厚み0.06mm） ＊定型サイズでのご提案となります。 ・使用温度範囲：常温
価格帯
納期
※製品仕様・ご依頼数量により価格の設定を行います。お気軽にお問い合わせください。
用途／実績例
・ProbePinソケットによるPin傷低減 ・高周波検証評価 ・設計検証評価
詳細情報
-
分散PCRはシリコーンゴム内に導電粒子をRandomに配列しています。 ・接触面積によって有効な導電経路（粒子の導電連鎖）が確保できない場合があります。 ・同様に隣接電極pad間のクリアランスによってショート・リークを起こしやすくなります。 これらはゴムの厚みと粒子径・密度によって異なります。
カタログ（1）
カタログをまとめてダウンロード
企業情報
株式会社JMTは、PCR(ゴムシート)や半導体パッケージ検査（テスト）用加圧導電シート、プリント基板検査用治具＆加圧導電シートを取扱っている会社です。 長年培ってきた、めっき技術フォトリソグラフィー技術レーザー技術等とPCR技術を融合し、高性能なテストコンタクターを提供していきます。ご要望の際は、お気軽にお問合せください。
