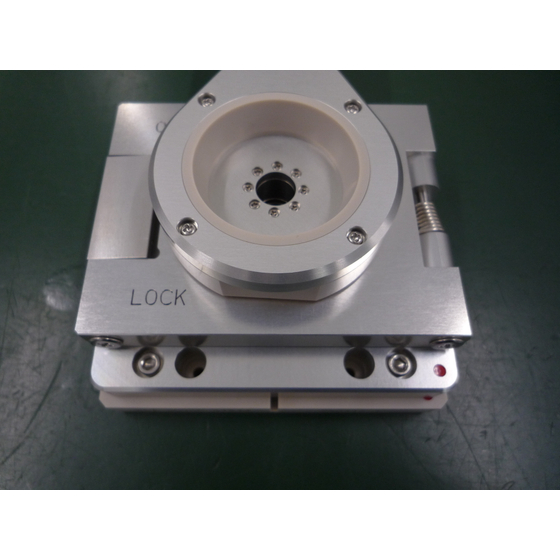

短距離接続の利点を生かし、実装状態に近い状態の特性検証が可能です。
PCRソケットはシートコンタクトである為、短距離接続でかつ対象物とは面（エリア）で接触します。 接続状態は実装時の状態に近く、特性ロスが小さい事でより実際の機器に近い状態で安定した測定を実現します。 この事から、設計検証・システムレベルテスト・不良解析など詳細な特性データの検証が必要となる用途で適用可能です。 形状も自由に設計可能で、ソケットの設置が困難な実製品上での測定も可能です。（加圧機構は別途検討が必要） 詳細仕様については、案件毎に個別設計を行いますので、弊社窓口にお気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
・対応Pitch：1.27～0.25ミリ ＊各pitch毎に対応可能な電極長・磁極径は異なります。 ・対応grid数：100ｘ100（目安） ＊各pitchにより対応可能なgrid数は異なります。 ・対応サイズ：１００ｘ１００ミリ（電極エリア/目安） ＊各pitchにより対応可能サイズは異なります。 ・使用温度範囲：標準タイプ/-40～125℃、ワイドレンジタイプ/-55～150℃
価格帯
納期
※製品仕様・ご依頼数量により価格の設定を行います。お気軽にお問い合わせください。
用途／実績例
・最終選別テスト（ハンドラー） ・システムレベルテスト/SLT ・高周波検証評価 ・設計検証評価 ・信頼性評価 ・デバック検証 ・基板間接続（短距離接続コネクター、半田実装置き換え）/BtoB ・バーンインテスト
