光学テストが必要なイメージセンサーなどの測定に、LIDを必要としないソケット構造のご提案が可能です。
イメージセンサーなどの測定において、光を取り入れた検証が必須となりますが、通常のソケット構造では加圧LIDがある事で光が入りにくい状況があります。 この課題に対しPCRソケットは真空で裏面側からパッケージを引き付ける事でコンタクターを歪ませ導通させるLID LESS ソケットを開発致しました。 加圧LIDが無い事で、光の取り入れが自由になりソケット設計における制約を無くします。 また、LIDが無い事でソケットの簡素化・低価格化も実現でき、Imageセンサーの測定用途以外でもコスト削減に向けた取り組みとしても実現可能です。 ただし、大気圧で引き圧がきまる状況である為、半導体パッケージのサイズ・Pin数により対応不可な案件もあります。 詳細仕様については、案件毎に個別設計を行いますので、弊社窓口にお気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
・対応Pitch：1.27～0.25ミリ ＊各pitch毎に対応可能な電極長・磁極径は異なります。 ・対応grid数：100ｘ100（目安） ＊各pitchにより対応可能なgrid数は異なります。 ・対応サイズ：１００ｘ１００ミリ（電極エリア/目安） ＊各pitchにより対応可能サイズは異なります。 ・使用温度範囲：標準タイプ/-40～125℃、ワイドレンジタイプ/-55～150℃
価格帯
納期
※製品仕様・ご依頼数量により価格の設定を行います。お気軽にお問い合わせください。
用途／実績例
・最終選別テスト（ハンドラー） ・システムレベルテスト/SLT ・高周波検証評価 ・設計検証評価 ・信頼性評価 ・デバック検証 ・基板間接続（短距離接続コネクター、半田実装置き換え）/BtoB ・バーンインテスト
詳細情報
-

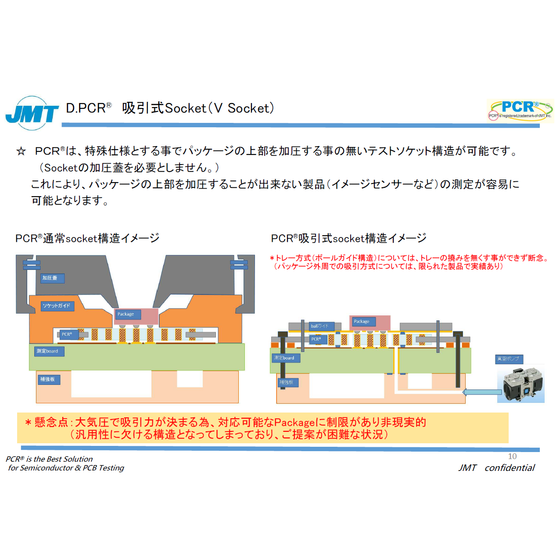

ＰＣＲは、特殊仕様とする事でパッケージの上部を加圧する事の無いテストソケット構造が可能です。 （Socketの加圧蓋を必要としません。） これにより、パッケージの上部を加圧することが出来ない製品（イメージセンサーなど）の測定が容易に 可能となります。
企業情報
株式会社JMTは、PCR(ゴムシート)や半導体パッケージ検査（テスト）用加圧導電シート、プリント基板検査用治具＆加圧導電シートを取扱っている会社です。 長年培ってきた、めっき技術フォトリソグラフィー技術レーザー技術等とPCR技術を融合し、高性能なテストコンタクターを提供していきます。ご要望の際は、お気軽にお問合せください。
