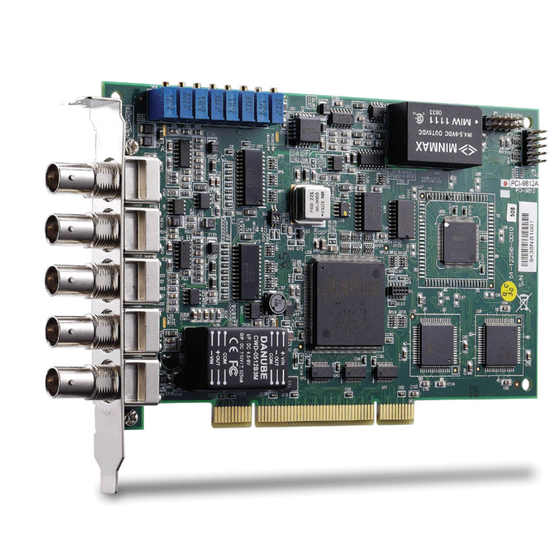

ADLINK, 4CH 10/12Bit 20MS/s 同時サンプリング アナログ入力
【ADLINK PCI-9812 特長】 ■PCIバス対応 32bit 5V（PCI-9812） ■最大20MS/s、12bit分解能の同時サンプリング対応アナログ入力（4ch） ■プログラマブル入力レンジ ±1V / ±5V（50Ω / 1.25kΩ / 15MΩの入力インピーダンス） ■高速データ転送に対応したバスマスタDMA搭載 ■A/Dサンプル用 32kサンプルFIFO搭載（データ損失防止） ■動作温度範囲：0〜40℃ ■I/Oコネクタ：BNC×5、10ピンリボン（オス） ■電源：+5V / 1.4A、サイズ：173 × 108 mm
この製品へのお問い合わせ
基本情報
仕様 ■アナログ入力 チャネル数：4ch（単一接地） 分解能：12ビット 最大サンプリング速度：20 MS/s（チャネル同時） 入力レンジ：±1V、±5V（プログラマブル） 入力インピーダンス：50Ω / 1.25kΩ / 15MΩ 入力帯域幅：最大 17 MHz 入力カップリング：DC 精度：±1.5%（typ.） ■デジタル入力 チャネル数：3ch 入力レベル：5V TTL（10kΩプルダウン） 保護：ダイオードクランプ（-0.3V ～ +5.3V） ■インターフェース I/Oコネクタ：BNC×5、10ピン リボン（オス） 電源：+5V @ 1.4A 寸法：173 mm × 108 mm（コネクタ含まず） 動作温度：0～40℃ 保存温度：-20～70℃ 湿度：10～90%、結露なきこと ■ソフトウェア対応 対応OS：Windows 10 / 11、Linux
価格情報
オープン価格
価格帯
1万円 ~ 10万円
納期
~ 1ヶ月
用途／実績例
振動試験、超音波測定、画像デジタイズ、バイオメディカル解析、自動試験装置（ATE）など
ラインアップ（1）
| 型番 | 概要 |
|---|---|
| PCI-9812 | 4-ch 12-bit 20 MS/s Simultaneous-Sampling Analog Input Card |
