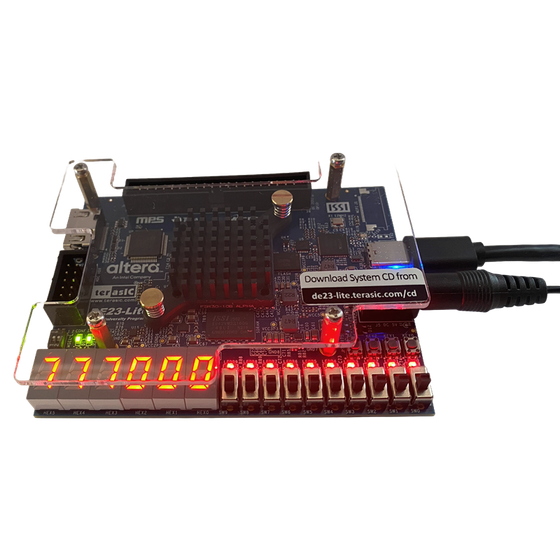

DE23-Lite は altera 最新Agilex 3デバイス搭載の 教育、試作開発用 Terasic製 FPGAボード
DE23-Lite は TerasicのAgilex３搭載FPGAボードの第２弾。 その他は 正規代理店の 立野電脳(株) https://dsp-tdi.comへお問い合わせください。
この製品へのお問い合わせ
基本情報

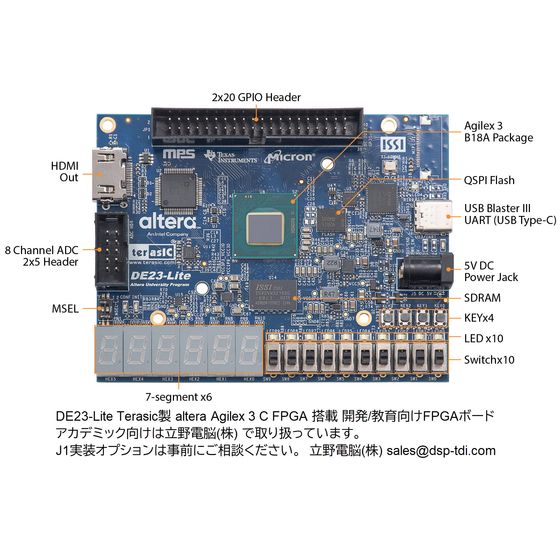

DE23-Lite 型番 P0807 FPGA Agilex 3 C 型番:A3CZ135BB18AE7S LE数:135,110, 内部RAM:6.89Mb(M20K), MLAB:1.4Mb, 乗算器(18x19):368, 外部DRAM(FPGA部）64MB SDRAM(32bit) Config用 Flash128Mb QSPI ビデオ/オーディオ出力HDMI (ADV7513) UARTUSB-UART GPIOバス(2x20pin)36 I/O(3.3V) A/Dポート2x5 header (12bit 8ch) User LED10 7-Seg LED6 Push SW4 Slide SW10 USB BlasterUSB Blaster III 電源(5V) DC-in 基板サイズ98 x 75mm 販売 2025/8/18出荷開始。 立野電脳(株) https://dsp-tdi.com
価格情報
アカデミック法人（全国大学、高専などへ直販）、事業者向け は正規代理店 立野電脳(株)からどうぞ。 国内法に準拠したPSE電源に変更して出荷しています。
納期
※現在 在庫あり。数営業日
用途／実績例
DE23-LiteはDE10-Liteの特徴を継承しているので教育用には特におすすめです。 ボードのハードウェアで LED点灯やスイッチ入力、アナログ入力、 ビデオ/オーディオ出力などの演習に使えるでしょう。 FPGA自体が従来品に比べ大容量で高性能になっています。DSPブロックが浮動小数点演算や多数のINT8演算器として構成 できるので、信号処理やAIなど旬のアプリケーションの基礎学習用にも適しています。 立野電脳(株)へご相談ください。
詳細情報
-
DE23-Lite にLT24 (P0185) LCD/タッチパネルボード を接続して画像出力とタッチ入力の開発にご利用ください。LT24 (P0185)は 立野電脳(株) で 取り扱い。
-
DE23-LiteのGPIOにD8M (P0447) 8Mピクセルカメラを接続することで、最大1408x792解像度の60fps入力ができます。D8M (P0447)は立野電脳(株)で取り扱い。
-
DE23-LiteにSMK（P0288) Servo Motor Kit を接続して、モーター制御を試してみましょう。SMK (P0288)は立野電脳(株)で取り扱い。
