TPAプロジェクト（APR 620）にシームレスに統合され、物理的に測定できない場所での力やモーメント、並進・回転加速度を計算
バーチャルポイント変換は、TPAプロジェクト向けのArtemiS SUITEのオプション拡張機能です。これにより、コンポーネントやアセンブリ上に仮想測定ポイントを作成し、センサー、ハンマー、またはシェイカーが使用できない場所においても、力、モーメント、回転および並進加速度を計算することが可能になります。 ハイブリッドモデルにおいては、仮想ポイントを使用することで、数値シミュレーションモデルと実測データとを接続することができます。 バーチャルポイント変換には、プロセス全体を段階的にガイドしてくれる直感的なユーザーインターフェースが備わっており、さらに複数の品質確認ステップが用意されているため、高度な専門知識がなくても操作できるようになっています。
この製品へのお問い合わせ
基本情報

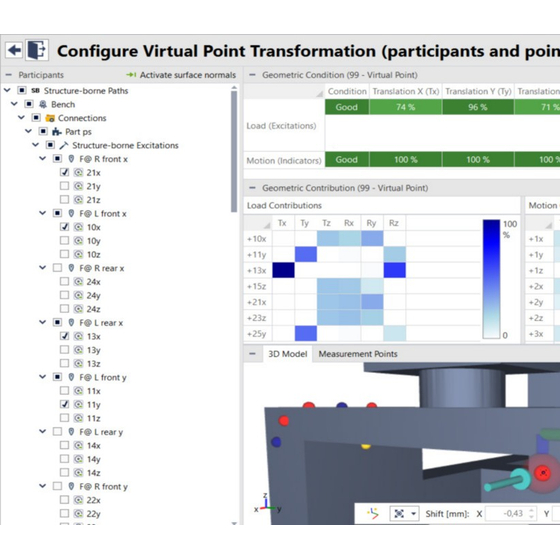

物理的に測定できないポイントにおける、測定データに基づく力とモーメントの計算 TPAプロジェクトへのシームレスな統合 測定点ライブラリ（APRフレームワークに含まれる）および 3D モデルを活用した、アシスタントガイド付きの仮想ポイントモデリング 仮想ポイントの即時妥当性チェックと簡易な最適化 変換行列の自動生成 モデリング品質の可視化 › 幾何学的条件の評価 › 荷重および運動に関する一貫性分析 › 全体的一貫性の評価 › 並進・回転を含む6自由度の品質評価 即時フィードバック付きの、仮想ポイント品質最適化のための簡易プロセス 柔軟に設定可能なエクスポートオプション
価格帯
納期
用途／実績例
› TPA を用いたハイブリッドアプローチ：シミュレーションと実測結果の連携 › 空間的に分散した力を1つのポイントに集約することで、データ交換をコンパクト化 › 並進および回転方向に対する感度の計算
詳細情報
-
ASP 601 バーチャルポイント変換
