熱交換率約85％ 熱交換器 熱交換器の特徴と性能
熱交換器の特徴と性能 【 熱交換率 85% 】 排気される燃焼ガスから熱を回収し、新鮮外気と 85％ 前後の高効率で熱交換（乾燥室 120℃設定時） 85％の熱交換率は省エネ効果が非常に高く、燃料使用量とランニングコストを大幅に削減できます。（外気温度により変化） 【 特許取得のプレート構造 】 タクボ精機製作所により 独自開発・特許を取得したプレート式熱交換方式を採用。 排気と給気を完全に分離する密閉構造で、塗料ミストや排気中の湿気・ダストを遮断。清潔で保守性にも優れる設計です。 【 安全性の高い間接加熱方式 】 燃焼室と乾燥炉を物理的に遮断し、燃焼ガスが乾燥室に入らない構造。これにより、火種の混入リスクを無くし、安全性を極めて高く保っています 乾燥炉内は、毎分5m³の新鮮外気を取り入れることで、危険物塗装にも対応（東京都火災予防条例クリア） 主なメリット 熱効率：排気熱の最大85％再利用により、燃料使用量を大幅に削減 メンテ性：交換器ユニットになっているため交換がしやすい 柔軟性：ライン乾燥炉（山形型）への組み込みが容易。床板薄／組立式で移設／拡張自由
この製品へのお問い合わせ
基本情報
熱交換方式：プレート式熱交換器 最大使用温度：400℃ 標準風量：5m3 圧力損失（参考値）：100pa 材質：アレスター鋼板、SPCC 本体重量：約38.2kg
価格情報
お問い合わせください。 www.takubo.co.jp/contact/
価格帯
10万円 ~ 50万円
納期
2・3日
※在庫の有無により最短で2〜3日 ※お問合せください。
用途／実績例
・塗装用乾燥機の熱交換器として ・約100℃までの燃焼カロリーに対応 適応塗料 水系塗料、粉体塗料、エポキシ、ウレタン塗料、フッ素系樹脂塗料、ポリエステル、シリコン塗料、アクリル樹脂塗料など。
詳細情報
-
直火加熱式と間接加熱式との比較
-

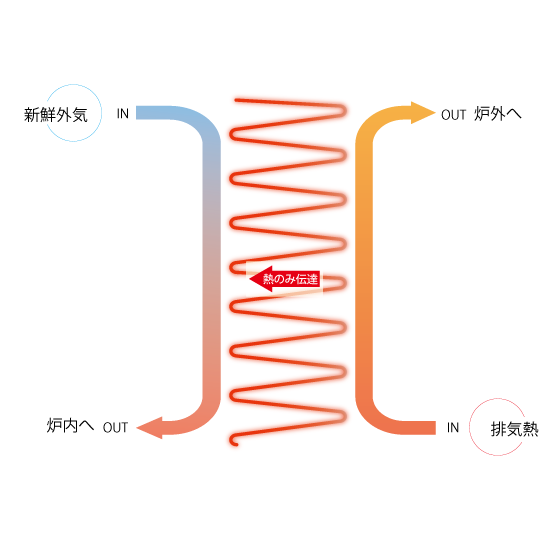

熱交換器の仕組み
-
塗装用乾燥機 ドライテック
ラインアップ（1）
| 型番 | 概要 |
|---|---|
| 熱交換器 |
カタログ（2）
カタログをまとめてダウンロード
企業情報
タクボエンジニアリングは、塗装のおける技術を確立し、ランニングコストを抑え利益効果のある塗装システムを独自に技術開発しています。 如何にして品質を上げるか、塗装コストを下げるか、利益を上げるか。総合的にしかも同時にこの要求を叶えるべく開発をしています。 世の中に無いから考える タクボエンジニアリングは、塗装経営に叶うシステムが無いから独自に考えます。また、より良い塗装システムのあり方を追求しています。 ◎塗装専用ロボットと塗装システムを独自に開発、販売しています。吊り下げ移動式防爆ラインダンサーに加え新たに自立型防爆スワンロボットをラインナップしました。 ◎主たる製品： 防爆塗装ロボット ラインダンサー、スワン 熱風乾燥炉 ドライテック 塗装ブース オイルブース コンベアライン ドラゴンライン 防爆型塗料供給システム シリンジポンプシステム 自動スプレーガン スコッチガン 小型防爆ACサーボモータ ホースレスロボット IH乾燥システム 塗装専用クリンルーム 特殊セラミックス塗料 UV塗装システム、乾燥システム その他の塗装システム
