中小型ターボ機械や大型電動駆動機の予防保全にお役立ちします。動つり合いをフィールドバランスして末永く運転しましょう。
大型ターボ機械（蒸気タービン発電機，ガスタービン発電機，ブロア/空気圧縮機など）の 軸振動，動つり合い対策としてフィールドバランスに活用いただいているCABSを、このたび中小型機・モータ駆動機向けにセットアップしました。 軸受が持つ課題は、幾ら軸受けがしっかり出来ていても 回転体個別の微細なアンバランスや組立時のズレ(センタリングやゆがみなど)がある以上は防ぎえずある意味やむを得ません。しかも長い軸や柔構造の基礎上だと結合後にフィールドバランスしてキチンと動つり合いをとって使っていかないと、後々振動に起因するトラブルの元となります。 CABSは大型ターボ機械向けにフィールドバランスと状態の継続監視に活躍しています。 その中からフィールドバランス作業にご利用いただくコアのみを凝縮したのが CABS-Mです。 電動駆動機は日々大型化し 弾性力は増す一方 基礎も剛から柔に構造は変位し 振動メカニズムは複雑化 振動状態の把握分析に役立ちます。 https://power.mhi.com/jp/group/eng/business/products/cabsから ドシドシお問い合わせください。
この製品へのお問い合わせ
基本情報

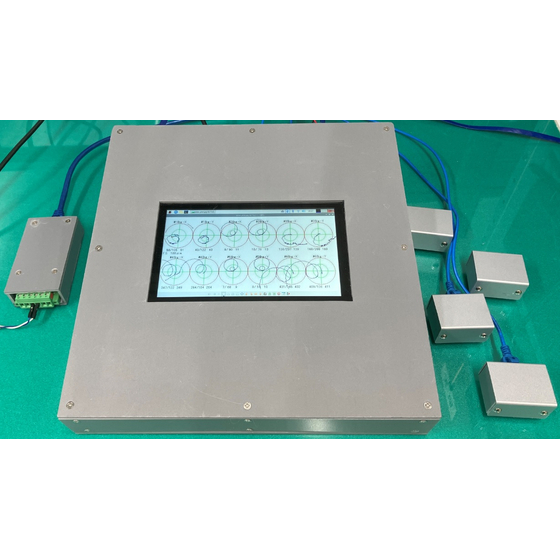

上の写真↑↑↑は試作機 CABS-M (フルスペック)CABS 計測可能回転軸数（位相基準入力点数） 1 2 振動計測点数 12(3軸センサ4点) 16 直流値計測点数 0 4(オプションで最大10点) 対応振動センサ 専用加速度センサ 変位、速度、加速度 計測周期（定速時） １回/１秒 3000rpm時 １回 /１秒 1000rpm以上 計測周期（昇高速時） 0.5回/1秒 1000rpm時 １回 /１秒 1000rpm時 １回/１秒 3000rpm時 ３回 /１秒 3000rpm時 ギャップ電圧/ターニング時振れ回り計測 無し 有り カスタマイズ対応歓迎 状態の継続監視化も是非ご相談ください モータの電流値波形も同時にサンプリング可 関連リンク↑↑↑から お問い合わせください。
価格情報
CABS-M本体＋加速度計 が ご提供最小構成 オプションで ワンパルスカウント用センサー付き 駆動モータの電流値波形信号取り込み用ハードウェア＆ソフトウェア WindowsPC版 動バランス支援ソフトウェア の ご提供もございます。 ※下記価格帯、500万円は高いですね(そういう仕組みなので)。そんなお値段ではありません。 関連リンク↑↑↑から お問い合わせください。
価格帯
100万円 ~ 500万円
納期
※受注生産です。 上記↑↑↑弊社ホームページよりお問い合わせください。
用途／実績例
CABSは、これまでの総出荷台数は500台を超えました。実績は十分あります。 ・蒸気タービン ・ガスタービン ・軸流圧縮機 ・ポンプ ・ファン といったターボ機械を始め ・発電機 ・舶用プロペラシャフト に ご利用いただいています。 これまでのモデルも 工場出荷前の品管でバランスをチェックするときと 現地でのセットアップ後の試運転でセンタリング状態や動つり合いのフィールドバランスをチェックするとき 同じ計測器を使って同様のデータを採取して比較できることは有益で、 バランス調整自体でも データ管理でも 資産管理でも 有意義になる方法として 永くお使い続けいただけています。 高性能化,省コスト化を狙った回転機械は 弾性度がますます増す傾向にあります。 動つり合いの確認は、製品の品質管理として 長く使用する設備の状態検視として 重要度が高まっています。 電動機の電流値波形/高調波監視機能を加えることもできます。 これ以外にも データ連携させることは可能です。 詳しい用法などは、上記↑↑↑弊社ホームページよりお問い合わせください。
企業情報
当社は、三菱重工業株式会社の設計技術パートナーとして、原動機（蒸気タービン/ボイラ・ガスタービン・水車）・ポンプ・各種プラントの計画及び機械設計の計画や計装制御システム計画及び電気設計を行う三菱重工グループ会社の一員です。 さらに多様化、高度化するお客様のニーズに答えるべく、これまで培ってきたユーザーの信頼を基に、さらなる技術力の向上、業務の合理化、効率化によるコスト低減にチャレンジしてまいります。 そのなかで、これまでに取り組み育んて来た製品やエンジニアリング能力を皆様にもご提供することで世の中に貢献していく活動を展開しています。 IoT，ものづくりDX，現場監視/状態監視の製品販売とともに，特注・カスタマイズ・システム構築などを主体に、皆様のアイデアを実現してまいります。 是非 ご活用をご検討ください。 https://eng.power.mhi.com
