CNCアプリケーション向け精密マウント！スピンドルホルダーの要件を解説

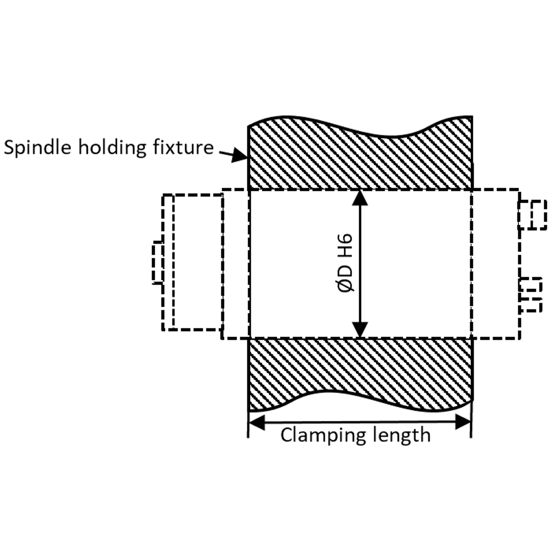

フランジなしの高速スピンドルを取り付ける場合は、確実なクランプ、 好適な精度、およびスピンドルの耐用年数の延長を確保するために、 次の要件に従ってください。 1.クランプ長さは力を均等に分散させるためにできる限り長くしてください。 2.滑りや応力集中を防ぐため、最小クランプ長さはスピンドル外径の 1.5倍(1.5×D)を超える必要があります。 3.固定具の穴公差は、スピンドル外径 ISO h6に適合するようにISO H6に 準拠し、正確で安定した接続を確保する必要があります。 4.スピンドル ホルダーの幾何学的精度要件： ・円筒度誤差≤ 0.01 mm ・穴の同心度誤差≤ 0.01 mm 5.クランプのバランスを取り、変形のリスクを減らすために、 デュアル ハーフシェル フィクスチャ設計を推奨します。 6.組み立て公差を良くするために、中央のフィッティングゾーンに 0.01～0.02 mmのクリアランスを設けることをお勧めします。 ※記事の詳細内容は、関連リンクより閲覧いただけます。 詳しくは、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
※記事の詳細内容は、関連リンクより閲覧いただけます。 詳しくは、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
※記事の詳細内容は、関連リンクより閲覧いただけます。 詳しくは、お気軽にお問い合わせ下さい。
カタログ（1）
カタログをまとめてダウンロード
この製品に関するニュース（1）
企業情報
スピンドレックス株式会社 (SPINDLEX TECHNOLOGIES Co. Ltd.)は1977年に設立され、専用機の開発から始まりました。 自社開発を進める中で、スピンドルの重要性を深く認識。 1998年には、ヨーロッパから高周波スピンドルの修理・製造技術を 導入し、これらの高周波スピンドルの修理に加え、ビルトイン高速 スピンドルの研究開発にも取り組んできました。 「品質第一」の経営理念を掲げ、顧客の競争力向上を目指し、高品質な ビルトイン高速スピンドルを継続的に開発しています。 また、大量生産に加え、ビルトイン高速スピンドルの特殊ニーズを持つ 工作機械メーカー向けに、設計、開発、組立、試験などを含む 専門サービスを提供しています。
