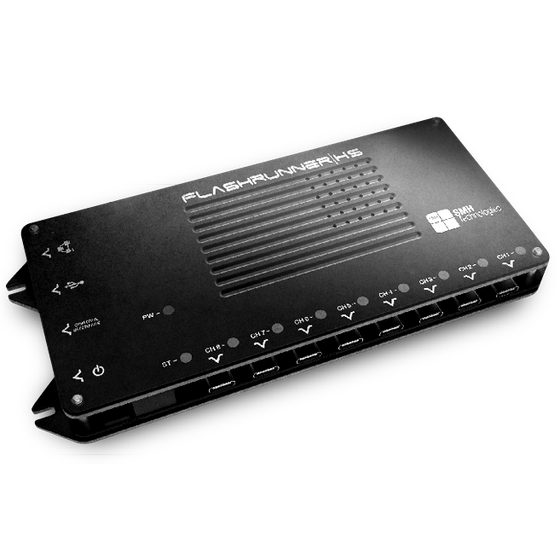

製造ラインに対応した業界最速のフラッシュプログラマ（FlashRunner HIGH-SPEED）
SMH Technologies社（伊）のFlashRunnerは、マイコン書き込み用ＩＳＰ（インシステム・プログラミング）ツールです。従来のソケット・プログラミングに比べ、マイコンが基板へ半田付けされた後でもプログラムを高速に書き込むことが可能です。 ＜ハードウェア機能＞ ■FlashRunner HSコントロールユニット ・LAN通信インターフェース ・デジタル光絶縁されたUSB-UART通信インターフェース ・スタンドアロン操作用のデジタル光絶縁パラレルインターフェイス ・最大8つのHSアクティブモジュールを接続するための8つのUSB type-Cポート ・対称および非対称マルチプロセッシングをサポートする 800MHz デュアルコア ARM Cortex-A9 ハード プロセッサ システム (HPS) を搭載した Intel SOC FPGA ・1GB オンボード RAM DDR3 メモリ ・マイクロSDカードリーダー(最大256GB) ・256GB オンボード eMMC メモリ ・タイムスタンプ付きログファイル用のオンボードタイムキーパーとカレンダー
この製品へのお問い合わせ
基本情報
＜ラインナップ＞ ・FlashRunner HS ＋ AM-GP2 ＋ AM-GP4 ＋ AM-eMMC1 ＋ AM-eMMC2 ＋ AM-NAND1 ＋ AM-CAN4 ＋ AM-UFS ＋ AM-USB ＋ AM-AETH ＋ AM-8SPI ＜対応メーカー＞ 80社以上のシリコンメーカに対応しています 下記のURLをコピーして確認下さい https://smh-tech.com/devicelist/
価格情報
お気軽にお問い合わせください
納期
※お気軽にお問い合わせください
用途／実績例
インシステム・プログラミングは、検査治具のプローブを使用して、ターゲットデバイスをプログラムできるＡＴＥ（自動検査装置）とも統合が可能で、製造ラインのインサーキットテスター、ファンクションテスターに組み込んでマイコンに書き込むことが出来る為、製造時の工数を大幅に削減することが可能です。
詳細情報
-
＜FlashRunner HSアクティブモジュール＞ ■非常に小さなフォームファクターで、プログラムされるデバイスに近接して配置します ■HSコントロールユニットと接続するUSB type-Cポート ■プログラムされるデバイスと通信するためのISP / PPデバイスコネクタ ■ほとんどのISP/PPプロトコル(eMMC、パラレルNAND、BDM、JTAG、DAP、CSI、SPI、クアッドSPI、I2C、UART、MC2W、ISSP、SWD、ICSP、EICSP、MDI、PPM、PDI、SWIMなど)をサポートします ■パフォーマンスを向上させる最先端のデジタルラインドライバー ■最大80MHzのデバイスへの通信周波数 ■ボードに電力を供給し、出力にプログラム可能な電圧を供給するための電力変換セクション ■出力電力線の電圧と連続電流の監視
-
Active Modules General Purpose（GP2、GP4） ■汎用デバイス用 ■Digital I/O：GP2（8本ｘ２ch）、GP4（8本ｘ4ch） ■GND：GP2（4本ｘ2ch）、GP4（4本ｘ4ch） ■VCC：GP2（2本ｘ2ch）、GP4（2本ｘ4ch） ＜ラインアップ＞ ■AM-GP2 WITH CASE：66x40x15 mm ■AM-GP2 WITHOUT CASE：66x40x9 mm ■AM-GP4 WITH CASE：66x80x15 mm ■AM-GP4 WITHOUT CASE：66x80x9 mm
-
Active Modules for eMMC（eMMC-1、eMMC-2） ■eMMC（embedded MultiMediaCard） ■eMMCデバイス用 8bitインターフェース ■Digital I/O：eMMC1（12本ｘ1ch）、eMMC2（12本ｘ2ch） ■GND：eMMC1（6本ｘ1ch）、eMMC2（6本ｘ2ch） ■VCC：eMMC1（2本ｘ1ch）、eMMC2（2本ｘ2ch） ■データ転送速度：最大80MB/s ＜ラインアップ＞ ■AM-eMMC1 WITH CASE：67x32x15 mm ■AM-eMMC1 WITHOUT CASE：67x32x9 mm ■AM-eMMC2 WITH CASE：67x64x15 mm ■AM-eMMC2 WITHOUT CASE：67x64x9 mm
-
Active Modules NAND-1（NAND-1） ■NAND型フラッシュメモリ ■NANDデバイス用 最大16bitのデータバスを搭載 ■Digital I/O：NAND1（24本ｘ1ch） ■GND：NAND1（12本ｘ1ch） ■VCC：NAND1（2本ｘ1ch） ＜ラインアップ＞ ■AM-NAND-1 WITH CASE：67x64x15 mm ■AM-NAND-1 WITHOUT CASE：67x64x9 mm
-
Active Modules CAN-4（CAN-4） ■CAN（Controller Area Network） ■CAN FD（CAN with Flexible Data rate：可変データレート） ■CAN/CAN FDバスｘ4ch（ガルバニック絶縁トランシーバ） ＜ラインアップ＞ CAN-4 WITH CASE：66x80x15 mm CAN-4 WITHOUT CASE：66x80x9 mm
-
Active Modules Plus UFS（UFS） ■UFS（Universal Flash Storage） ■UFSメモリデバイスの直接インターフェース用 ■準拠：UFS2.1、UFS3.0、UFS3.1、UFS4.0 ■UFSインターフェースｘ2レーン ■プログラミング速度：最大320MB/s ■静的メモリ：最大1TB（ユーザーデータファイル保存用）
-
Active Modules Plus USB（USB） ■USB2.0/3.1インターフェイスｘ4ch
-
Active Modules Plus AETH（AETH） ■通信プロトコル：100BASE-T1、1GBASE-T1 ■パラレル車載イーサネットインターフェース（100Mbps/1000Mbps）ｘ4ch
-
Active Modules for 8SPI（8SPI-1、8SPI-2） ■SPI（serial peripheral interface） ■SPIフラッシュデバイス用 8bitデータバス ■Digital I/O：8SPI-1（12本ｘ1ch）、8SPI-2（12本ｘ2ch） ■GND：8SPI-1（6本ｘ1ch）、8SPI-2（6本ｘ2ch） ■VCC：8SPI-1（2本ｘ1ch）、8SPI-2（2本ｘ2ch） ■通信周波数：最大75MHz
