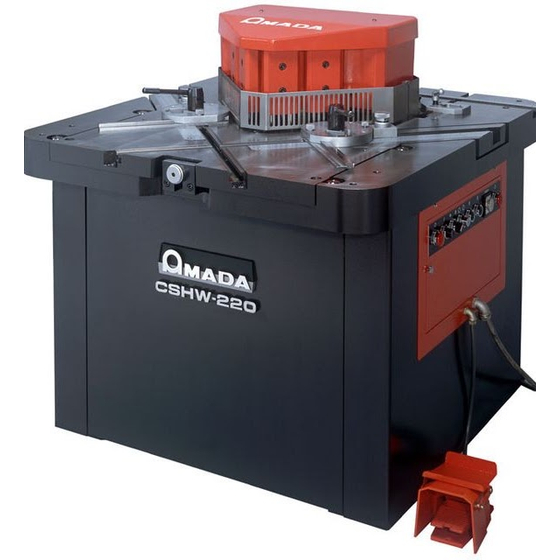

多彩なコーナーノッチ加工が手軽にスピーディーに ワイドな加工範囲のスタンダードマシン
『CSHW-220』は、ハイパワーを実現する油圧駆動方式、高精度を約束する高剛性ポスト、スライド方式など、長年の経験とノウハウをつぎこんだメカニズムを随所に採用しています。 手軽に、しかもスピーディーに 高精度加工を行なうための数々の機能があります。 無給湯軸受けを採用しているため、面倒な日常のメンテナンスは必要ありません。 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
製品名: CSHW-220 メーカー名: 株式会社アマダ（AMADA） カテゴリー: コーナーシャー 【特長】 ■位置決め装置：レバー１本の操作で、誰もが簡単に高精度な位置決めを行うことのできるストッパーを装備。 ■高剛性ポストスライド方式：ラムの上下動は高剛性のツインポストスライドに沿って行われ、長期にわたり高い精度を維持します。 ■板押さえ：切断時の材料のずれを防ぐために、ブレードの下降と同時に板押さえが材料を固定します。 材料のはね上がりが解消され、高精度な加工が行えます。 ■クリアランス調整：コーナーノッチ加工時、テーブル前面にあるダイアルを回すことにより、板厚、材質に応じた最適なクリアランスを簡単･スピーディーに設定することができます。 ■ブレード：コーナーノッチの下刃は2方刃になっているため、研磨時期が2倍に延びとても経済的です。 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
【仕様】 ■加圧能力 (kN)：250 ■最大加工寸法（mm）：220 x 220 ■最大加工板厚 (mm)：6.0 (軟鋼板) ■ストローク長さ (mm)：26 ■最大ストローク数 (min-1)：34 (50Hz) / 40 (60Hz) ■最大作動油圧 (MPa)：19 ■機械寸法 (mm)：L:1160 x W:1100 x H:1136 ■機械質量 (kg)：1400 ■工場側ブレーカー (A)：30 ■電源ケーブル (mm2)：3.5 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
