髪の毛より細いピンゲージです！耐摩耗性と強度に優れ、長期にわたり安定した測定を実現します。

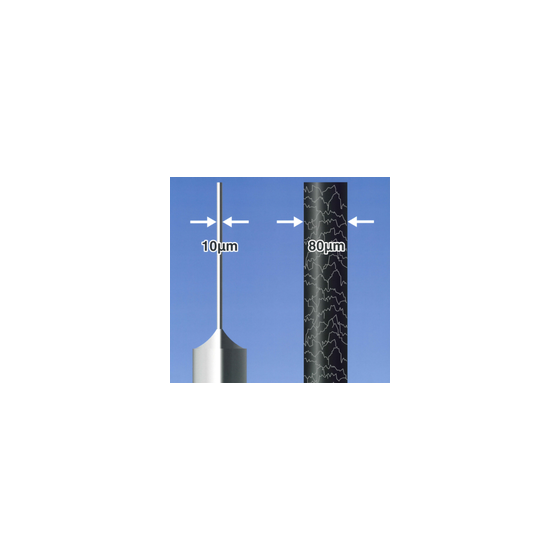

精密機器や医療装置の分野ではミクロンやナノ単位での精度管理が欠かせません。その中で重要な役割を担うのが極小径ピンゲージです。特に超硬合金製のピンゲージは耐摩耗性と強度に優れ安定した測定を実現します。 極小径ピンゲージは直径0.01～0.099mm程度のピンゲージです。髪の毛の直径が約0.08mmとされておりそれよりも細い寸法を正確に測定できる点が特長です。 【超硬合金製の強み】 超硬合金はタングステンカーバイドが主原料で高い硬度と耐摩耗性を持ちます。セラミックス製に比べて剛性が高く繰り返しの測定や長期間の使用でも寸法精度を維持できます。 【製造技術】 ・外径公差±0.5μmの超精密仕上げ ・最小ロット1本から量産まで対応 【用途】 ・医療分野：カテーテル部品や人工透析装置のプランジャー測定 ・半導体分野：チップや基板の位置決め確認 ・エネルギー分野：燃料電池部品の精度検証 ・研究用途：マイクロ流体デバイスや微細加工の評価 【ビジネス的メリット】 ・長寿命でコスト削減に貢献 ・高精度な検査により製品不良率を低減 ・カスタム仕様対応で研究・開発案件に柔軟に対応可能
この製品へのお問い合わせ
基本情報
【製品詳細】 <超硬合金製> ■呼び寸法(φA)：0.010～0.099 ■長さ(B)：5～10 ■トピ：0.001 ■許容差：±0.5μm ■直径不同：0.5μm
価格帯
納期
用途／実績例
【用途】 ・医療分野：カテーテル部品や人工透析装置のプランジャー測定 ・半導体分野：チップや基板の位置決め確認 ・エネルギー分野：燃料電池部品の精度検証 ・研究用途：マイクロ流体デバイスや微細加工の評価
カタログ（1）
カタログをまとめてダウンロード
企業情報
弊社は超硬合金やファインセラミックス等といった材質で製作したピン、シャフト形状の製品を、大手工具メーカー、電子部品メーカー、自動車部品メーカーへ供給しております。 その他、自社内のニーズに応える形で生まれたPCD（工業用ダイヤモンド）耐摩耗治具の製造、販売も行っております。 三和クリエーションの特長 ・微細精密加工：外径最小径φ0.01～、外径公差±0.0001～、真円度0.0001（単位：mm） ・加工対応力：現在、最小ロット本数が1本の受注から、数万本の受注を毎月継続して受注 ・材料調達：国内ほぼすべての超硬合金メーカーより直接材料の調達が可能。また欧州メーカーや台湾、中国、韓国といったアジアのメーカーの材料も調達可能。ファインセラミックスも材料調達から加工まで一括で対応が可能 ・加工実績材質：超硬合金、ジルコニア、アルミナ、窒化ケイ素、炭化ケイ素、SIC、SKH51、SUS、SKD、チタン、ニッケルチタン、フェロチタニット、多結晶シリコン等 ・検査保証体制：ISO9001認証取得済み、ご希望であれば測定機の校正証明書の発行可能
