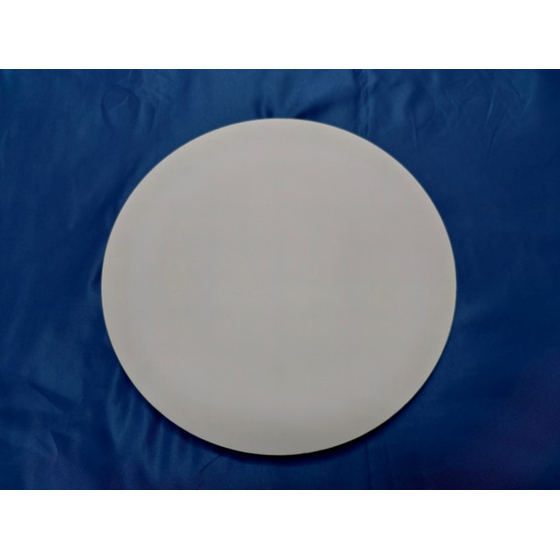

チップ製造における絶縁膜や、その他の高性能電子部品の製造、センサー、ソーラーパネル、ディスプレイなどの光学機器の表面改質に！
■純度>99.9％ ■密度（3.95 g/cm³） ■製造方法：粉末冶金法 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
■製品実際密度≧90% ■C加工可能 ■表面に粉末状のものがないので、インジュームボンディング可 ■吸水性が高く、真空状態保管 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
チップ製造における絶縁膜や、その他の高性能電子部品の製造、センサー、ソーラーパネル、ディスプレイなどの光学機器の表面改質、 明で導電性を持つ膜を形成し、建築ガラスや太陽電池セルに使用など
