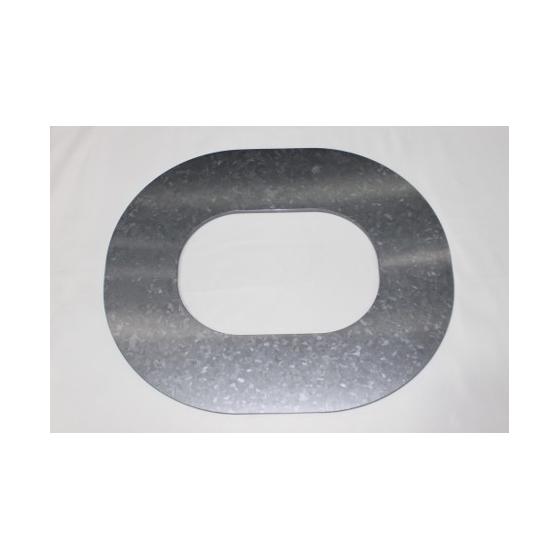

CVD装置、アニール炉、拡散炉などの装置の部材として使用！高い純度と熱特性が求められる用途に適した多結晶シリコン材料！
■純度>99.999％ ■密度（2.33/cm³） ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
■製造方法：溶解法と焼結法 ■様々な形状に対応可能 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
【主な用途】 半導体デバイス エッチングマシン電極 ■用途 CVD装置、アニール炉、拡散炉などの装置の部材として使用されます。 高い純度と熱特性が求められる用途に適し、スパッタリング成膜プロセスで使用される材料として用いられ、 液晶製造装置の部品としても利用され、薄膜シリコン太陽電池の製造など、太陽光パネルの製造にも使用されます。 単結晶に比べて製造コストを抑えられるため、大量生産に適し、ギヤ、センサー、マイクロ静電モータなどのマイクロ構造体の研究や試作にも利用されます。
