微小信号計測：位相敏感検出(PSD) ロックインアンプの原理応用
IML250 2Phase PSD(INT) 、IML254 4CH LOCK-IN AMPLIFIER(INT)
ノイズに埋もれた微小信号計測に：2位相PSD、4CH ロックインアンプ、低雑音プリアンプ 【カスタム仕様に対応】
ノイズに埋もれてしまうような微小信号を高精度に計測するには超えなければならないいくつものハードルがあります。 当社は超低雑音プリアンプ、アナログ/デジタルフィルタの自社品を持ち、その技術を有します。 低雑音は基本です。いかに素晴らしい原理を使っても低雑音の技術を有していなければ微小信号の検出を高精度に行うことはできません。 対象とする信号レベルが小さい場合は低雑音プリアンプにより増幅します。微小信号を復元するには狭帯域のフィルタが必要ですが、アナログフィルタで任意の周波数に変更することは容易なことではありません。当社製品には周波数を任意に設定可能なデジタルフィルタが役立ちます。 しかしながら低雑音アンプとフィルタの構成による微小信号計測には限界があります。 当社には微小信号を計測するための位相敏感検波器(PSD)とロックインアンプの自社品があります。 当社のPSDおよびロックインアンプは特定用途向けに絞り込んだポータビリティーが良く、カスタム対応し易い製品となります。 PSDやロックインアンプの応用範囲は広く、当社ではお客様の用途に合わせた微小信号計測技術を提供いたします。
この製品へのお問い合わせ
基本情報

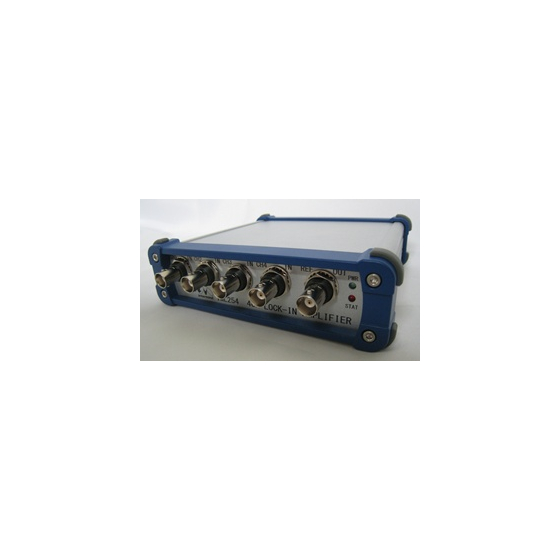

◆IML250 2Phase PSD(INT) 計測入力：1CH 内部参照信号出力：正弦波/矩形波 外部参照信号入力：無し 周波数：固定(お客様指定)(1～100kHz) 時定数：1秒 ダイナミックリザーブ：20dB PSD出力：X, Y 電源：±15V 外形；89(W)×39(H)×100mm ◆IML254 4CH LOCK-IN AMPLIFIER 計測入力：4CH 内部参照信号出力：正弦波/矩形波 外部参照信号入力：無し 周波数：1～100kHz 時定数：1秒 ダイナミックリザーブ：20dB モニター出力：R, X, Y USB：周波数設定、位相設定 R/Θ出力、X/Y出力，入力波形出力 電源：5V(USB type-C) 外形；151(W)×46(H)×150mm
価格帯
納期
用途／実績例
ノイズが大きい環境での信号計測、ノイズに埋もれてしまうような微小な信号の計測。 微小漏れ検出リークテスター 他。
