【耐久性5億回】耐摩耗性・耐薬品性を実現！鉱物シーリングと10 nL（ナノリットル）からの高精度吐出可能な超小型電磁弁

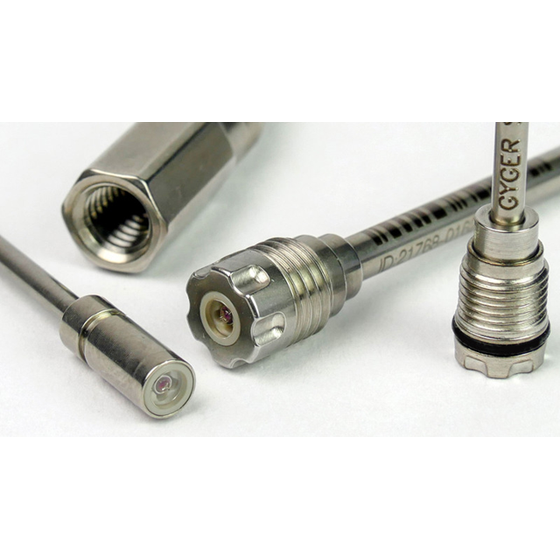

スイス Fritz Gyger AG社製のSMLDシリーズ、ソレノイド式マイクロバルブは、ノズル口のシール素材に耐摩耗性・耐薬品性に優れたルビー(バルブボール部)やサファイア(バルブシート部)という鉱物材料を採用しているためバルブの筐体素材であるステンレスを腐食してしまうような強酸性の物質を除く、ほとんど全ての液体や気体に対応することが可能です。またこれらのシール素材は温度変化による、膨張や収縮が殆どないため使用環境による吐出量の変動を最小限に抑えることが可能です。 更に、同社のマイクロバルブは、独自の制御機構により、数百分の一ミリメートルスケールの開口ストロークを、千分の一ミリセカンドスケールで正確に制御し、非常に高い吐出量精度を実現する共に最大毎秒4000回のバルブ開閉動作をさせることが可能です。
この製品へのお問い合わせ
関連動画
基本情報
・幅広い種類の媒体と粘度に対応した吐出が可能（液体・気体） 水性緩衝液、アルコール、DMSO、溶媒、界面活性剤、細胞、DNA/RNAi、タンパク質、油など 低粘度～高粘度まで対応 ・接液部材料 ルビー、サファイア、PEEK、FEP、FFKM ステンレス鋼 1.4404 (A316L)、1.4301 (A301)、1.4310 (A304)、1.4113 IM / 1.4105 IL (A430F) ・高耐久/高精度 精度を損なうことなく5億サイクル以上可能 ・スペック ノズル径： 0.1 ～ 0.6 mm ストローク： 0.03 ～ 0.15 mm 最大吐出圧： ～ 70 bar 対応粘度範囲： 1 ～ 1000 mPa･s 最少吐出量： 10 nL（ナノリットル）～ 最大開閉速度： 4000 Hz フィルター：あり/無し
価格帯
納期
用途／実績例
ライフサイエンス：ウェルプレートへの溶液分注 オートメーション：ボールベアリングへのグリース注入 エンジニアリング：充填機の吐出ヘッド 印刷機：産業用インクジェットプリンター、バイオ3Dプリンター 推進機：小型衛星用ガススラスター ※宇宙/成層圏（氷点下環境）/深海（600barの周囲圧力下） での実績あり
詳細情報
-
バルブタイプ：SMLD300 - 最小サイズ - 少量分注量 - 低粘度培地 - 内容積25μl - 最小グリッド幅4.5mm - 特殊コイルパッケージ4mm付き
-
バルブタイプ：SMLD300G - 低粘度および高粘度媒体 - 少量および大量の分注量 - 内容積 65 μl - 最小グリッド幅 6 mm - 加熱バルブホルダーとの組み合わせが可能
-
留め具：シリンダータイプ 小さなサイズのグリッド幅。 当社のアダプターノズルに適しています。 -SMLD300：直径3.50ミリメートル -SMLD300G：直径 4,00 mm
-
留め具：ネジタイプ マイクロバルブは前面からバルブホルダーにねじ込むことができるため、簡単に交換できます。当社のバルブホルダーに適しています。 -SMLD300：M5×0,5 （Oリングシール） -SMLD300G：M6 x 0.75 （Oリングシール）
-
アウトレット：ジェット バルブノズルから直接、正確に吐出可能。 ノズル寸法は両方のバリエーションで選択可能
-
アウトレット：コンセントアダプター コンセントアダプターは留め具：ネジタイプにのみ接続されます -SMLD300：10-32 UNF円錐形 -SMLD300G：1/4-28 UNF/10-32 UNF円錐形/M5
-
バルブコイル：シングルコイル はんだ接続により、プリント基板への設置や顧客固有の配線に適しています。 -SMLD300：4.4 x 7.6 x 17.6 -SMLD300G：5.9 x 8.5 x 19.1
-
バルブコイル：ワイヤー付きシングルコイル ワイヤーAWG26、端錫メッキ、またはプラグ付きで、プラグは当社のケーブルセットに適合します。 -SMLD300：長さ300mmエンド錫メッキ/長さ300mm(プラグ付き) -SMLD300G：長さ300mmエンド錫メッキ/長さ300mm(プラグ付き)/長さ100mm(プラグ付き)
-
バルブコイル：コイルパッケージ さまざまな設計のプリント基板上のマルチチャネルシステム用のコイルパッケージ。 -SMLD300：最小スクリーニング 4 mm -SMLD300G：最小スクリーニング 6 mm
ラインアップ（4）
| 型番 | 概要 |
|---|---|
| バルブタイプ：SMLD300 ノズル径情報 | Ø 0.10 mm,Ø 0.15 mm,Ø 0.20 mm |
| バルブタイプ：SMLD300G ノズル径情報 | Ø 0.10 mm,Ø 0.15 mm,Ø 0.15 mm,Ø 0.20 mm,Ø 0.30 mm,Ø 0.45 mm,Ø 0.60 mm |
| バルブタイプ：SMLD300 バルブトラベル情報(ストローク) | 0.03 mm (T1),0.06 mm (T2) |
| バルブタイプ：SMLD300G バルブトラベル情報(ストローク) | 0.03 mm (T1),0.06 mm (T2),0.10 mm (T3),0.15 mm (T4) |
