導入検討時の疑問にも回答！
制御盤や配電盤などの回路図の作成において、電気設計に特化した「電気CAD」を導入すると非常に効率的です。この記事では、電気設計CADの基本的な情報を解説し、導入する際のよくある疑問にも回答します。 全文は関連リンクURLよりご確認ください。 もくじ １．電気設計CADとは ２．電気設計CADの機能 ３．電気設計CADのメリット 回路図作成から帳票類作成がつながる 3Dレイアウト設計に対応 PLMとの連携 製造連携も実現 ４．電気設計CADが求められている背景 ５．電気設計CADと汎用CADの違い ６．電気設計CAD導入検討時のQ&A Q.電気設計CADをどのように選ぶか？ Q.フリーソフトと有料ソフトの違いは？ Q.標準機能かカスタマイズか？ Q.電気設計CADを導入してどのぐらい効率化できるのか？ Q.電気設計CADを切り替え時過去の電気設計データはどうしたら？ ７．電気設計の効率化ならEplan
この製品へのお問い合わせ
基本情報
１．電気設計CADとは 電気設計CADとは、電気設備や制御盤の設計に特化したCAD（コンピュータ支援設計）のことです。特に制御盤や配電盤、単線図、複線図、端子図、シーケンス図などの電気設計に必要な図面を、正確かつ効率的に作成することを目的として開発されています。 ここでは、電気設計CADの機能やメリット、求められている背景、汎用CADとの違いについて解説します。 ※本記事での「電気設計」は、プリント基板設計や電気基盤の設計ではなく、機械設備、制御盤、制御設計を扱う電気設計を指しています。 ２．電気設計CADの機能 メーカーごとに多少の違いはありますが、 電気設計に特化したCADでは、回路図を書く作業を楽にする機能が搭載されている点は同じです。
価格帯
納期
用途／実績例
Eplan導入事例サイトをご確認ください。 https://blog.eplanjapan.co.jp/user-reports
カタログ（2）
カタログをまとめてダウンロード
この製品に関するニュース（1）
企業情報

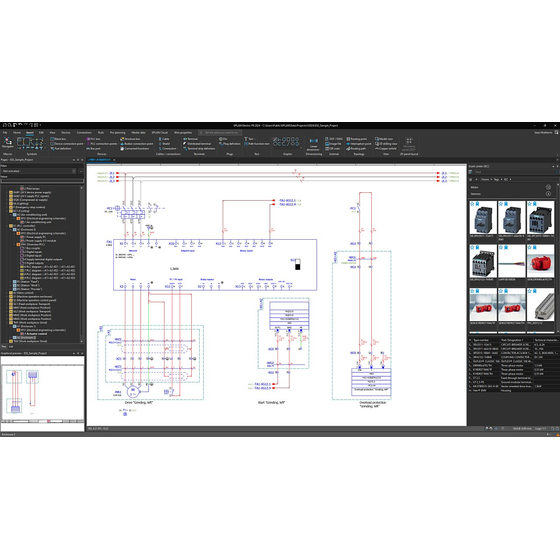

Eplanは、電気設計から制御盤製造までのエンジニアリングプロセスをデータでつなぐソフトウェアを販売しています。 1984年にドイツで設立され、現在は世界50か国以上で事業を展開。 世界77,400社、52.5万人以上のユーザーに利用されています。自動車、機械・装置、制御盤、エネルギー、プロセス産業など、幅広い業界でEplanのソリューションが活用されています。 代表的な電気設計CAD「Eplan Electric P8」では、回路図を作成するだけでなく、部品情報や接続情報などを設計データとして一元的に管理。 設計の標準化・自動化や設計資産の再利用、さらに製造工程や他システムとのデータ連携へと活用を広げることができます。 電気設計を中心としたエンジニアリングデータをつなぎ、設計から製造まで一貫して活用できるエンジニアリングプラットフォームを提供することで、 製造業のエンジニアリングプロセス全体の効率化をサポートします。
