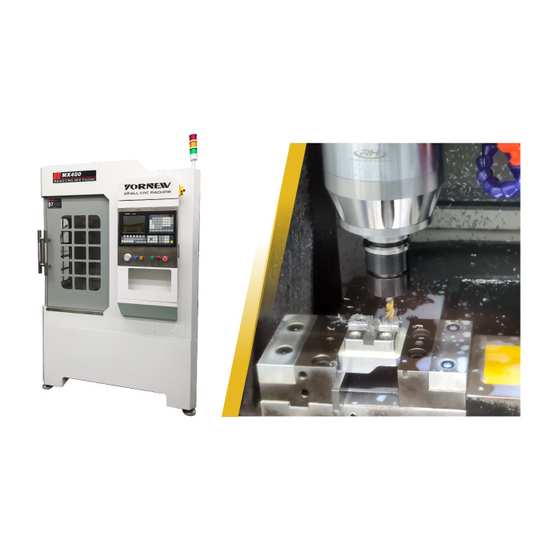

省スペース設計の決定版。高剛性・高汎用の小型マシニングセンタ MX400。
●圧倒的な低価格と高採算性 ・基本機能に絞り込むことで圧倒的な低価格を実現。 ・製造コストを抑え、安定した利益を生み出す一台。 ●高い剛性と精度 ・1,200kgの重量ベースと高剛性の門型フレーム構造を採用。 ・小型機ながら大型機に匹敵する剛性。振動やびびりを抑制し高い寸法精度と面粗度を実現。 ●オペレータに優しい設計 ・省スペース設計: 所要床面積 1,420mm×1,400mm のスリム設計。 ・コーナータイプの両開きドア。正面・側面・斜め方向からのアクセスが容易で、ワーク・治具の出し入れがスムーズ。 ・段取り性向上: 手の届きやすい手前配置テーブルと最適な高さに設置された主軸・ATCにより、作業効率を向上。 ●確実な基本機能を完備 ・ATC標準搭載: 8本ツールの自動工具交換装置（ATC）を標準搭載。 ・BT30主軸: 汎用性と剛性を両立するBT30テーパ主軸。 ・高トルクの6,000min⁻¹と高速回転の24,000min⁻¹の2種類をラインアップ。 ・幅広い加工能力: アルミなどの軽金属から、切削抵抗の大きいステンレスや鋼材などの重切削まで対応可能。
この製品へのお問い合わせ
基本情報
移動量 (X/Y/Z) 400mm / 500mm / 200mm テーブル作業面 400mm × 500mm 最大積載質量 200kg 主軸回転速度 6,000min⁻¹ または 24,000min⁻¹ ツールシャンク形状 BT30（最大Φ16mm） 工具収納本数 8本 (ATC標準) 位置決め精度 ±0.02mm 繰り返し位置決め精度 ±0.01mm 早送り速度 (X/Y/Z) 35,000mm/min (X・Y) / 25,000mm/min (Z) 機械質量（正味重量） 2,000kg 所要床面積 1,420mm × 1,400mm
価格帯
納期
用途／実績例
採算性が常に求められる製造現場 多品種少量の部品加工 試作品の製造、小ロット生産 自動車向けアルミ部品の加工
