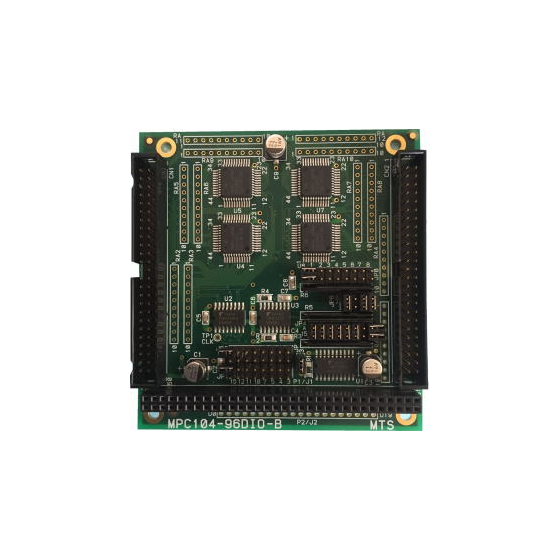

ＰＣ１０４及びＺ８０バスを持った９６ビット入出力ボード
◎ μPD658815GBのプログラミングや使い方はμPD71055GBとコンパチブル。 ◎ ９０.１ｍｍ×９５.８ｍｍの基板サイズに９６ビットのデジタル入出力を実装。 ◎外部インターフェースラインにプルダウン又はプルアップ抵抗を添付（標準添付１０ＫΩ）。 （3.3KΩ～10KΩを選択可能。また、無料で実装も承ります。） ◎外部インターフェースラインに過電圧保護用ダイオードアレイ(＊オプション)を実装する事により 過電圧入力によるＩＣ破壊を防止。 (＊オプション ：(8ビット)1個242円(税込)) ◎ＰＣ１０４バスが標準ですが、弊社製Ｚ８０（MPCZ-16EX)との接続もできます。
この製品へのお問い合わせ
基本情報
入出力数：９６ビット プルアップ、プルダウン： １０ＫΩ抵抗ネットワーク添付※ご注文時指定がなければ10KΩが添付されますが、お客様の用途により3.3KΩ～10KΩをご注文時にご指定ください。 また、実装しての出荷も無料で承っておりますので、こちらもご注文時にご指定ください。 割り込み：２ポート(8種選択可) Ｉ／Ｏアドレス：占有ポート１６(8又は１６ビットデコード) 動作電圧：+5V単一電源 消費電流：８０ｍＡ（無負荷動作時） 基板サイズ：９０.１ｍｍ×９５.８ｍｍ 適合コネクタ：基板側：OMRON ＸＧ４Ｃ－５０３１極性ガイド（１） ケーブル側：OMRON ＸＧ４Ｍ－５０３０ 使用温度範囲：０℃～５０℃ オプション： 過電圧入力保護ダイオード：入力部２ＫΩインピーダンス時 -5V～+24V入力
価格帯
納期
用途／実績例
産業機など
