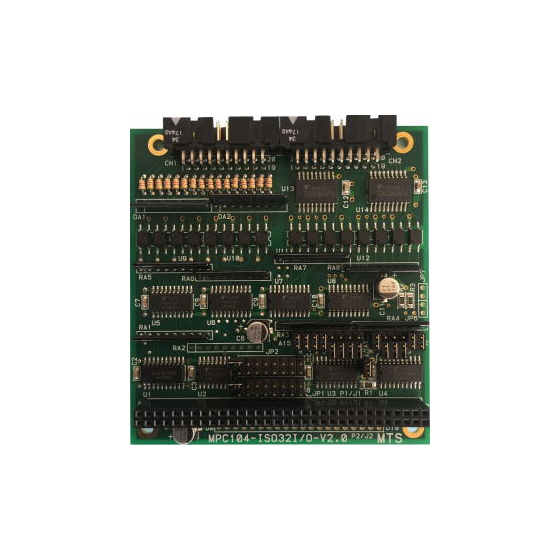

PC104バス16ビット入力／16ビット出力の光アイソレートボード
◆入力部 ◎ 広範囲入力電圧幅 入力部に 2.2KΩ/4.7KΩ（選択）の抵抗を実装、５Ｖ～２４Ｖの入力が出来ます。 ◎ 異常電圧保護 入力信号に異常電圧がかかってもダイオードにより内部回路は保護されます。 ◆出力部 ◎ 高耐圧高出力電流 出力ダーリントンドライバーTD62083AF 使用により耐圧 3０Ｖ（最大）、出力電流 ５００ｍＡ（最大）を実現 但し、推奨出力電流値：～20mA/ch ◎ クランプオンダイオード TD62083AF にはクランプオンダイオードが内蔵されており負荷に小型のマグネット やプランジャー等そのまま接続できます。 ◎ 出力トランジスタの代わりに出力抵抗を実装することもできます、ご注文時にご指定下さい。 ◆共通部 ◎ 外部と絶縁 フォトカプラにより外部回路と内部回路が電気的に絶縁されているため外部からの 異常電圧やノイズ、アースレベル変動等による誤動作や電気的破壊を防止できます。 ◎ 省スペース ９０.１ｍｍ×９５.８ｍｍの基板サイズに３２ビットのアイソレート入出力回路を実装
この製品へのお問い合わせ
基本情報
◆入力部 入力電圧：MPC104-ISO32I/O-V2-5 ：5～12V MPC104-ISO32I/O-V2-24 ：12V～24V 入力信号保護：入力ダイオードにより信号ラインの異状電圧保護 ◆出力部 ドライバー：TD62083 耐圧：30V 出力電流：500mA（最大） 但し1トランジスタアレイ最大1A 推奨出力電流値：～20mA／ch ◆その他 フォトカプラー：TLP181 基板サイズ：９０.１ｍｍ×９５.８ｍｍ 使用温度範囲：-２０℃～６０℃（※但し、結露のないこと）
価格情報
¥15,480-（税抜き）
価格帯
1万円 ~ 10万円
納期
用途／実績例
産業機など
