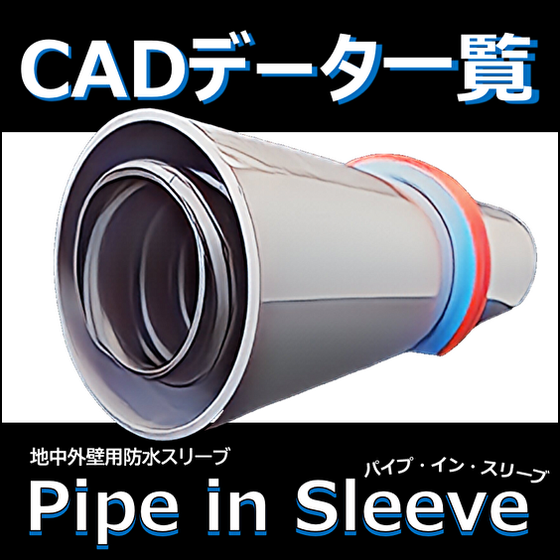

【パイプ・イン・スリーブ (PIS) 】CADデータをフリーダウンロード可能です。
同CADデータダウンロードのご利用にあたっては、事前に以下注意事項をご確認ください。 提供データを使用なされた段階から、以下 注意事項に同意されたものと見なされます。 予めご留意の程、何卒宜しくお願い申し上げます。 ＜注意事項＞ ◆CADデータは、弊社製品ご採用検討して頂く目的のみにご使用頂き、それ以外の目的には 一切ご使用はお控えください。 ◆CADデータの著作権及び所有権は、EPJ株式会社が所有しており、同データをEPJ株式会社の 同意無しに、デジタルメディア並びにプリントメディアに再利用(転用)する事は出来ません。 更に、第三者への貸与、譲渡もご遠慮願います。 ◆CADデータを、無断に一部修正、加工することはご遠慮ください。 ◆CADデータご使用で生じた結果ついては、弊社は責任を負いかねますので予めご承知ください。 ◆製品改良・バージョンアップにて、掲載データは予告なく更新・削除される場合が御座います。 予めご了承ください。 ※詳細は、お気軽にEmailでデータご請求頂くか、関連リンクから「EPJ株式会社」 "イプロス特設サイト"にてダウンロードください。
この製品へのお問い合わせ
基本情報
お問合せ先：EPJ株式会社〔イーピージェー〕 TEL : 03-5643-8137 FAX：03-5643-8138 Email : info@epj-inc.co.jp パイプ・イン・スリーブ (PIS) 【地中外壁部防水スリーブ 施工】 ＜構成部位＞ ・スリーブ材：JIS K 6741 硬質ポリ塩化ビニル管（VU・VP） ・貫通管路：地中埋設用ケーブル保護管「エフレックス」(FEP管) ・シーリング材：硬化型防水材 0.1MPa×72hour ※詳細は、お気軽にEmailでデータご請求頂くか、関連リンクから「EPJ株式会社」 "イプロス特設サイト"にてダウンロードください。
用途／実績例
※詳細は、お気軽にEmailでデータご請求頂くか、関連リンクから「EPJ株式会社」 "イプロス特設サイト"にてダウンロードください。
ラインアップ（8）
| 型番 | 概要 |
|---|---|
| PIS30U（PIS30NU） | 貫通管/ FEP-30（難燃FEP-30） ＊ 硬質塩化ビニル管 VU-50 |
| PIS40U（PIS40NU） | 貫通管/ FEP-40（難燃FEP-40） ＊ 硬質塩化ビニル管 VU-65 |
| PIS40U（PIS40NU） | 貫通管/ FEP-50 （難燃FEP-50）＊ 硬質塩化ビニル管 VU-75 |
| PIS65U（PIS65NU） | 貫通管/ FEP-65 （難燃FEP-65）＊ 硬質塩化ビニル管 VU-100 |
| PIS80U（PIS80NU） | 貫通管/ FEP-80 （難燃FEP-80）＊ 硬質塩化ビニル管 VU-125 |
| PIS100U（PIS100NU） | 貫通管/ FEP-100 （難燃FEP-100）＊ 硬質塩化ビニル管 VU-150 |
| PIS125U（PIS125NU） | 貫通管/ FEP-125 （難燃FEP-125）＊ 硬質塩化ビニル管 VU-200 |
| PIS150U（PIS150NU） | 貫通管/ FEP-150 （難燃FEP-150）＊ 硬質塩化ビニル管 VU-250 |
企業情報
企画・デザイン・設計に特化したメーカー。様々な建設現場に於ける問題を解決するべく、製品開発に特化し、斬新且つ革新的、更にエコロジカルな製品をご提供しています。 ご遠慮なくお問合せ下さい。
