TEWS社 ANSI/VITA 57.1準拠 FPGAメザニンカード（FMC）TFMC685。
TFMC685は、16ビットM-LVDS（マルチポイント低電圧差動信号）I/Oインターフェースまたは16ビットRS-485/RS-422 I/OインターフェースをFMCキャリアカードに追加する機能を提供します。 TFMC685-10R：16 M-LVDS I/O、32 デジタル I/O、LPC-FMC TFMC685-20R：16 RS485/RS422 I/O、32 デジタル I/O、LPC-FMC 各I/O信号は、フロントパネルのVHDCI-68 コネクタに接続されます。
この製品へのお問い合わせ
基本情報
■仕様 ・フォームファクタ: Single-width 10 mm stacking height FPGA Mezzanine Card (FMC) モジュール ・1.2V ～ 3.6V 信号電圧 (VADJ); 公称電圧 1.8V ・M-LVDSドライバ / レシーバ：SN65MLVD206 (Texas Instruments) または互換品 ・RS-485/RS-422トランシーバー：THVD1450 (Texas Instruments) または互換品 ・デジタルI/Oバストランシーバー：SN74LXC8T245 (Texas Instruments) または互換品 ・EEPROM：M24C02 (STMicroelectronics) または互換品 ・各チャネル200Mbit/s (M-LVDS)、各チャネル50Mbit/s (RS-485/RS-422) MAX ・I/Oコネクタ：フロントI/O VHDCI68 / SCSI-V (Honda HDRA-EC68LFDT-SL+または互換品) ・動作温度範囲： -40°C ～ +85°C
価格帯
納期
用途／実績例
産業機器、試験装置、計測器、組込機器に採用されています。
ラインアップ（2）
| 型番 | 概要 |
|---|---|

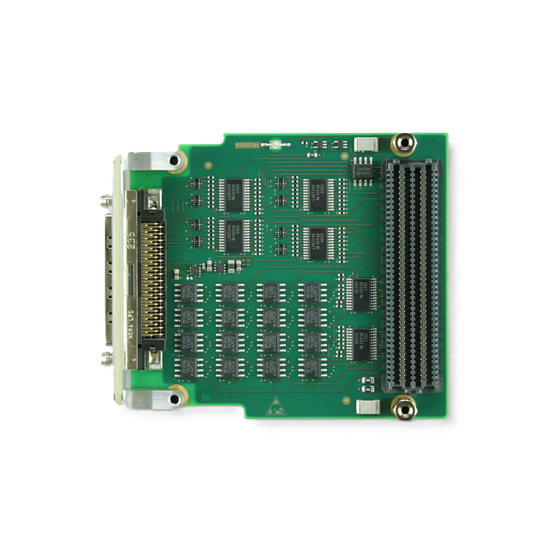

| TFMC685-10R | 16 M-LVDS I/O、32 デジタル I/O、VHDCI-68 フロントパネルコネクタ用 FMC |
| TFMC685-20R | 16 RS485/RS422 I/O、32 デジタル I/O、VHDCI-68 フロントパネルコネクタ用 FMC |
