高精度なαSTEPとボールねじを組み合わせることで、高精度な位置決めを実現

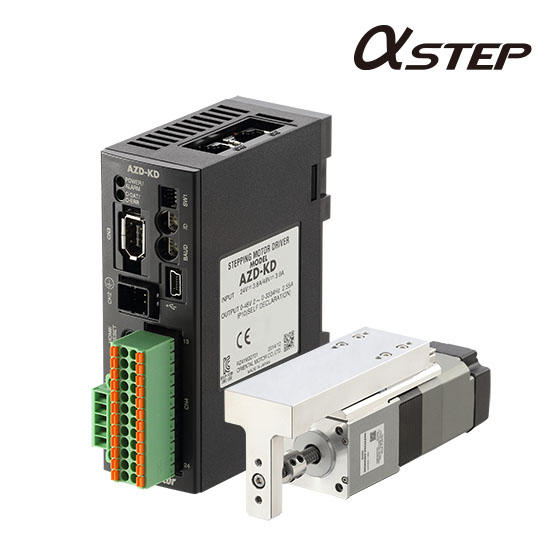

コンパクト電動シリンダ DRS2シリーズは、駆動モーターにαSTEP AZシリーズを搭載した高剛性電動アクチュエータです。 ボールねじとステッピングモーターを一体化したコンパクト構造により、装置の小型化・省スペース化に貢献します。 中空ローターとボールねじナットを一体化することで、部品の剛性や組み合わせによるバックラッシの影響を抑えています。 位置情報はABZOセンサで機械的に管理されるため、原点センサやリミットセンサといった外部センサが必要ありません。 駆動用ボールねじは精密ねじと転造ねじの2種類があり、精密ねじでは繰り返し位置決め精度 ±0.003mmを実現します。 また、ガイド付タイプ、ガイドなしタイプ、および電磁ブレーキ付の製品をラインアップしており、用途に応じた選択が可能です。
この製品へのお問い合わせ
基本情報
オリエンタルモーター：コンパクト電動シリンダ DRS2シリーズ 仕様 取付角寸法：42mm、60mm ストローク：40mm、50mm 最大推力：500N 搭載モーター：αSTEP AZシリーズ 駆動機構：精密ボールねじ、転造ボールねじ 繰り返し位置決め精度：±0.003mm（精密）、±0.01mm（転造） 最高速度：50mm/s（精密）、200mm/s（転造） ラインアップ：ガイド付、ガイドなし、電磁ブレーキ付タイプ 詳しくはカタログをご覧いただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
詳しくはカタログをご覧いただくか、お気軽にお問い合わせください。
