ステッピングモーターをフルクローズド制御。高精度位置決めを実現。
位置決め開始時はステッピングモーターの高応答を活かしたオープンループ制御をおこない、位置指令が完了した時点から、外部センサのフィードバックを使った位置補正をおこないます。 フルクローズド制御により、機構上での位置を直接フィードバックして、指令位置に対する検出位置の差分を補正します。サブミクロンの高精度な位置決めが求められる装置の設計に貢献します。 サーボモーターのように機構に合わせたゲイン調整が不要です。常にエンコーダのフィードバックを利用した位置決め運転をしないため、ベルトプーリーやカムなど機構や負荷にあわせた調整が不要になります。 位置決め完了時にハンチングがなく、モーター自身の保持力によって停止します。停止に振動があると困る用途に最適です。 各社各種のセンサに対応しており、機構に応じたセンサ種類からのフィードバックを使用できます。 サポートソフト MEXE02を使用することにより、運転データや各種パラメータの設定・編集がおこなえるほか、ティーチング、各種状態のモニタをおこなうことができます。
この製品へのお問い合わせ
関連動画
基本情報

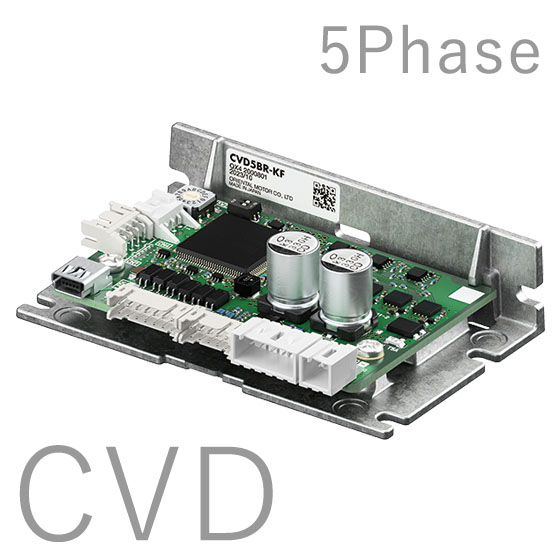

オリエンタルモーター： 5相ステッピングモーター用ドライバ CVDシリーズ フルクローズド制御タイプ 仕様 対応モーター相数：5相 寸法：W85mm×D52.5mm×H24.5mm 設置方法：取付プレート付ライトアングル/取付プレート付 詳しくはカタログをご覧いただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
詳しくはカタログをご覧いただくか、お気軽にお問い合わせください。
