素地の粗さを数値で管理し、塗装トラブルを未然に防ぎます。

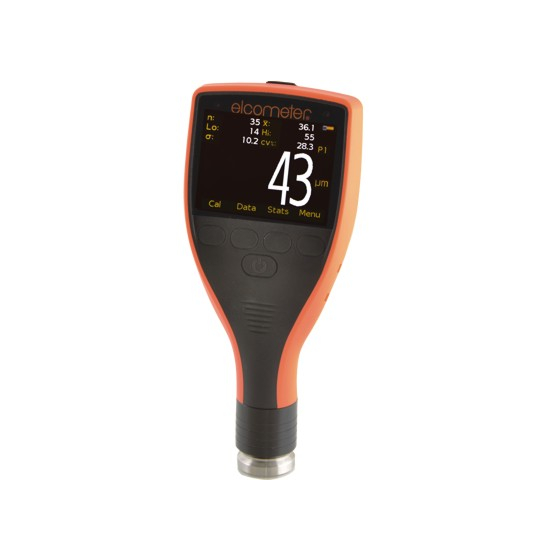

自動車業界の品質管理において、塗装面の仕上がりは製品の耐久性や外観を大きく左右します。 塗装前の素地調整における表面粗さの管理は塗膜の密着性を高め、長期的な製品の品質を保証するために不可欠です。 表面粗さの測定が不正確な場合、塗膜剥離や腐食といった問題が発生し、製品の信頼性を損なう可能性があります。 Elcometerのデジタル表面粗さ計『E224』は、ブラスト処理面などの表面粗さを高精度に測定し、 定量的な評価を可能にします。 【活用シーン】 ・塗装前の素地調整工程 ・品質管理部門での検査 ・塗装不良の原因究明 【導入の効果】 ・塗装不良のリスクを低減 ・製品の品質向上 ・検査時間の短縮
この製品へのお問い合わせ
関連動画
基本情報
【特長】 ・高速、正確な読み取り（毎分50回以上） ・高い再現性と繰り返し性 ・多言語のメニューで簡単操作 ・測定範囲：0～500μｍ ・±５％の測定精度 【当社の強み】 Elcometerは、塗膜検査、重防食、金属探査分野のリーディングカンパニーです。 世界的に定評のある製品と、国内におけるユーザーサポート体制で、お客様の品質管理をサポートします。
価格帯
納期
用途／実績例
防食・重防食塗装工事やプラント設備、橋梁・造船などの鋼構造物現場での塗装品質管理を支える強力なツールです。 塗装前の下地処理段階で、ブラスト面が仕様要求の粗さ範囲内かを迅速に判断可能。 従来は目視・比較板やレプリカテープ＋ゲージ併用で手間がかかっていましたが、『E224』ならその場で数値が得られるため、施工判断のスピードが格段に上がります。 現場で得られた粗さ値はそのままトレーサビリティデータとして活用でき、施主・監理者への報告資料の信頼性向上にも貢献。 さらに、バッチ管理・グラフ表示機能を活用して、同一構造物内での粗さムラやばらつき傾向を可視化できます。 また、凸面部（円筒面・パイプ部など）にも対応する別プローブ構成を選択可能。狭隘部・複雑形状部でも定量的な粗さ評価が行えます。 『E224』を導入することで、目視から脱却した“数値による粗さ判断体制”を現場に構築でき、塗膜の付着性・耐久性を高める品質管理基盤が整います。
ラインアップ（17）
| 型番 | 概要 |
|---|---|
| E224C-BS | 224表面粗さ計セパレート型本体ベーシックモデル（※プローブ別売） 【内用品】 表面粗さ計本体、リストバンド、保護ケース、スクリーンプロテクター、AA乾電池２本、検査証明書、取扱説明書 |
| E224C-TS | 224表面粗さ計セパレート型本体トップモデル（※プローブ別売） 【内用品】 表面粗さ計本体、リストバンド、プラスチック製キャリーケース、保護ケース、スクリーンプロテクター、AA乾電池２本、検査証明書、取扱説明書、USBケーブル、ElcoMasterソフトウェア |
| T224C500US | 平面測定用標準ケーブル付きプローブ 測定範囲：0～500μm、分解能：1μm、精度：±5%または±5μm 【内用品】 ゼロ値設定用ガラス板、校正用フォイル２枚、プローブの保護キャップ |
| T224C500UARM | 平面測定用補強ケーブル付きプローブ 測定範囲：0～500μm、分解能：1μm、精度：±5%または±5μm 【内用品】 ゼロ値設定用ガラス板、校正用フォイル２枚、プローブの保護キャップ |
| T224C500UX | 凸面測定用標準ケーブル付きプローブ（特許番号：GB2505193、US9261345） 測定範囲：0～500μm、分解能：1μm、精度：±5%または±5μm 【内用品】 ゼロ値設定用ガラス板、校正用フォイル２枚、プローブの保護キャップ |
| T224C500UXARM | 凸面測定用補強ケーブル付きプローブ（特許番号：GB2505193、US9261345） 測定範囲：0～500μm、分解能：1μm、精度：±5%または±5μm 【内用品】 ゼロ値設定用ガラス板、校正用フォイル２枚、プローブの保護キャップ |
| E224C-BI | 224表面粗さ計一体型本体ベーシックモデル 【内用品】 表面粗さ計本体、ゼロ値設定用ガラス板、校正用フォイル２枚、リストバンド、保護ケース、スクリーンプロテクター、プローブ保護キャップ、AA乾電池２本、検査証明書、取扱説明書 |
| E224C-TI | 224表面粗さ計一体型本体トップモデル 【内用品】 表面粗さ計本体、ゼロ値設定用ガラス板、校正用フォイル２枚、リストバンド、プラスチック製キャリーケース、保護ケース、スクリーンプロテクター、プローブ保護キャップ、AA乾電池２本、検査証明書、取扱説明書、USBケーブル、ElcoMasterソフトウェア |
| T22419793 | 測定針保護キャップ |
| T22420072 | ゼロ値設定用ガラス板＆ケース |
| T22421882C | 校正キット 公称値125μm、508μm校正用フォイル、ゼロ値設定用ガラス板、検査証明書 |
| T99921325 | USBケーブル |
| T99924797 | USB Bluetoothアダプター（Bluetooth非対応PC用） |
| T99922341 | 粘着式スクリーンプロテクター（１０個） |
| T22420053 | 交換用測定針（２個入り）と取付工具 |
| T22420095 | 交換用測定針（５個入り） |
| T45622371 | 卓上検査用スタンド（※セパレート型本体仕様のみ。一体型は非対応） |
カタログ（1）
カタログをまとめてダウンロード
企業情報
英国、欧州に最先端の生産設備と精鋭の開発エンジニアで構成される専門チームを擁するElcometerは、 塗膜検査、コンクリート検査、金属探査分野の第一人者として業界をリードしてきました。 世界的に定評のあるElcometerの製品は、英国、米国、シンガポール、オランダ、フランス、ドイツの販売拠点、 ならびに世界各国の販売代理店を通じ、あらゆる地域でお求めいただけます。
