Φ10～Φ50程度の面取りサイズ用！ ワーク固定で測定器を動かして測定するタイプ

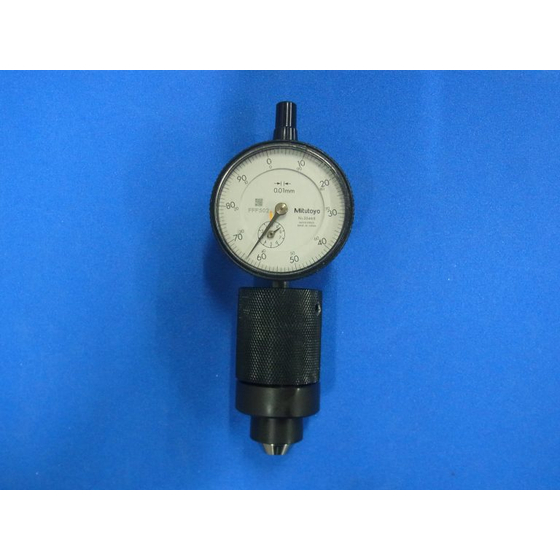

面取り測定器『ASQA-CF-01』は、 面取り形状(面取り角度＋面取り長さ)の測定が可能です。 内蔵したバネによる自動戻し機能を備えており、 ダイヤルゲージ精度は1/100、1/1000に対応しています。 【仕様(一部)】 ■型式：ASQA-CF-01 ■測定器の種類(比較or幾何)：比較測定器 ■測定箇所：面取り部 ■測定範囲(目安)：Φ10～Φ50 【特長】 ■面取りサイズ用の比較測定器 ■Φ10～Φ50程度の面取りサイズ用 ■ワーク固定で測定器を動かして測定するタイプ
この製品へのお問い合わせ
基本情報
★比較測定器とは・・・ 内径、外径、高さなどを測定する際に、測定部位の寸法に合わせて予め準備した リングマスターやブロックマスターなどの基準ゲージ（マスターゲージ）と比較して、 基準ゲージからの差を求める測定方法を比較測定と呼びます。 比較する際にダイヤルゲージを用い、基準ゲージからの差を数値で求める測定器 （「内径測定器」、「内・外径両用測定器」、「外径測定器」、「高さ測定器（平面スタンド）」、「面取り測定器」）と 通止めで判定する「限界ゲージ」に分類されます。 比較測定器での測定は容易で測定誤差は小さく抑えられるため、 量産品の場合など繰り返し測定する場合によく用いられます。
価格帯
納期
用途／実績例
※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせください。
カタログ（1）
カタログをまとめてダウンロード
企業情報
「自部署員が少なくクレーム処理等の他業務に追われ、検査具・測定器の 手配まで手が回らない」「前任者が辞めた後、検査具・測定器の担当を 任されて困っている」といったお悩みありませんか？ kensatoolsはモノづくりの現場で必要な検査具・測定器・マスター類の 設計・製作を徹底した顧客目線でお手伝いします。 製品図面から好適な測定器をご提案、製作いたします。
