画像処理範囲はMax W600×L800(mm)！位置合わせ精度はアライメントマークありの場合±0.1mm

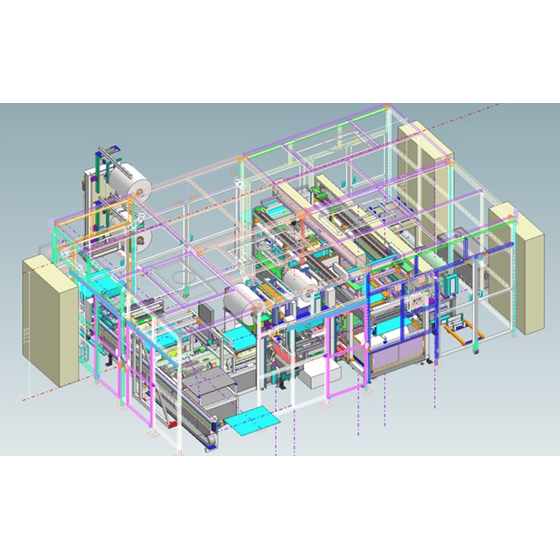

『R-ASE860aa』は、2種類のロールフィルムを引き出しL寸法をカット、 間に枚葉フィルムを数枚並べ、アライメント後に貼合をする全自動装置です。 セット可能ロールは、ロール径300mm、幅600mm、重量Max150kg、 キャリアフィルム付。 位置合わせ方式は500万画素カメラ2台による画像処理自動位置合わせ となっております。 【仕様(一部)】 ■装置サイズ：W7110×D4560×H2650(mm) ※フェンス、HEPAフィルタユニット込み 制御盤、ブロワボックスは含まず ■重量：約6.0t ■貼合サイズ：Max W600×L800×t(合計)5(mm) ■ワーク仕様(上吸盤)：t0.05～3.0(mm)※重量3kgまで ■ワーク仕様(下吸盤)：t0.05～1.0(mm) ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
【その他の仕様(一部)】 ■セット可能ロール：ロール径300mm/幅600mm/重量Max150kg/キャリアフィルム付 ■位置合わせ方式：500万画素カメラ2台による画像処理自動位置合わせ ■画像処理範囲：Max W600×L800(mm) ■位置合わせ精度：±0.1mm(アライメントマークありの場合) ■上吸盤仕様：AL吸着パネル ■下吸盤仕様：スクリーンメッシュ ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
カタログ（1）
カタログをまとめてダウンロード
企業情報
クライムプロダクツ株式会社では、主に精密機器・産業装置などの 設計・製作・販売を行っております。 国内外の電気・化学・フィルム・ガラス・印刷・製紙・紡績会社ほか 多数納入実績がございます。
