モーターコイルの出力向上と損失低減を両立。 EV・高出力設計に不可欠な高銅充填率を実現し、占積率向上、小型・高性能化に貢献。

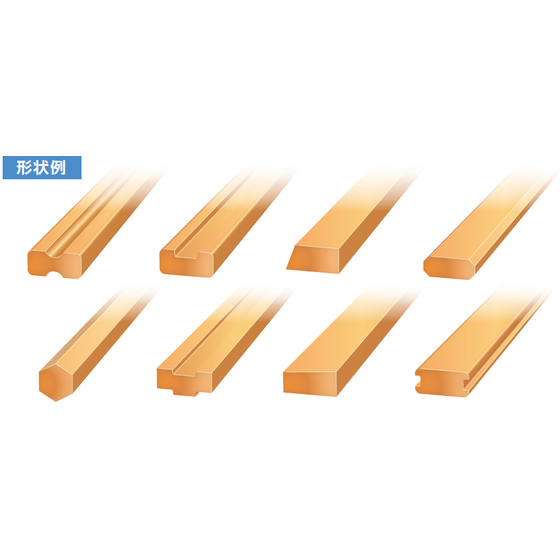

ナミテイ株式会社で取り扱っている『異形マグネットワイヤー』は、 ご要望の断面形状で新たなモーター設計にご利用いただけるワイヤーです。 また、「ウルトラデフォームドワイヤー」も取り扱っており、モーター コイルの占積率アップや小型化に利用可能。 絶縁皮膜は被膜の種類、成膜方法、生産量により量産設備の導入も検討します。 被膜種類はPAI、PEEK他絶縁条件をご提示下さい。 【巻線加工(ウルトラデフォームドワイヤー)】 ■試作対応：仕様により対応 ■量産対応：小～中ロットは内製を検討、大ロットは商談により別途協議 ■巻線装置：必要に応じて装置メーカーをご紹介 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
【製造範囲(ウルトラデフォームドワイヤー)】 ■材質：無酸素銅 ■断面積：4.0～20.0mm2 ■厚：0.8～2.0mm(±0.02) ■幅：5.0～10.0mm(±0.02) ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
【用途】 ■異形マグネットワイヤー ・油冷など ■ウルトラデフォームドワイヤー ・モーターコイルの占積率アップや小型化 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
企業情報
1947年創業より、伸線（引き抜き）・圧延加工による鉄鋼線材を製造販売し、現在では冷間圧造部品・プレスせん断工法・切削加工による金属部品まで一貫生産します。 特に、断面を異形にした異形コイル線材の製造を得意としており、異形線を活用した独自の異形金属部品を一貫生産できることを強味にしております。 異形部品の製造に用いられる粉末焼結や精密鋳造工法に比べ、全て塑性加工によって製造されるナミテイの異形金属部品は、靭性に優れた強度と滑らかな表面性状を有し、摺動部や薄肉形状の異形部品に多く採用されています。 連続加工によるコストメリットを活かせるよう、機能用途と加工特性をミックスした仕様を提案させていただき、お客様のニーズにお応えいたします。 【海底ケーブル用光ファイバー保護異形線 開発ストーリー】 https://www.namitei.co.jp/products/submarinecable/#story
