端子サイズ、クリアランス、ソルダーマスク厚などの仕様を掲載した資料を進呈！
家電製品業界では、製品の小型化と高性能化が進む中で、基板設計におけるコスト削減が重要な課題となっています。ソルダーレジスト形成技術は、基板の製造プロセスにおいて、歩留まり向上や不良率低減に貢献し、結果としてコスト削減に繋がる可能性があります。当社のソルダーレジスト形成技術に関する資料は、製品選定の際に役立つ情報を提供します。 【活用シーン】 ・家電製品の基板設計におけるコスト削減 ・基板製造における歩留まり向上 ・不良率の低減 【導入の効果】 ・基板設計の効率化 ・製造コストの削減 ・製品の品質向上
この製品へのお問い合わせ
基本情報

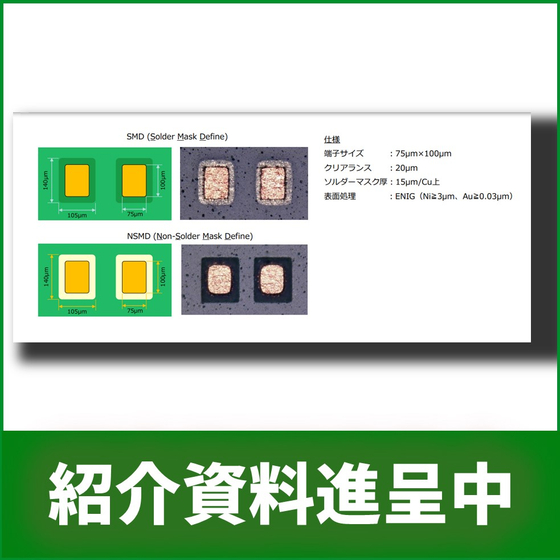

【特長】 ・端子サイズ、クリアランス、ソルダーマスク厚などの仕様を掲載 ・SMD(Solder Mask Define)とNSMD(Non-Solder Mask Define)に対応 ・製品選定に役立つ情報を提供 【当社の強み】 当社は、プリント基板の専業メーカーとして昭和52年に創立しました。多品種、短納期対応を実現し、各営業拠点と地域に強みを持つネットワークで一貫したサービスを提供いたします。
価格帯
納期
用途／実績例
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
カタログ（1）
カタログをまとめてダウンロード
企業情報
当社は、昭和52年にプリント基板の専業メーカーとして創立いたしました。 当社独自の管理システムによる徹底した納期管理の元、多品種、短納期対応を 実現し、各営業拠点と地域に強みを持つネットワークで一貫したサービスを 提供いたします。ご要望の際はお気軽にお問合せください。
