端子サイズ、クリアランス、ソルダーマスク厚の仕様を掲載
ウェアラブルデバイス業界では、小型化と高密度実装が求められ、基板設計において省スペース化が重要な課題です。ソルダーレジスト形成技術は、部品の実装密度を高め、デバイス全体の小型化に貢献します。当社のソルダーレジスト形成技術に関する資料は、製品選定の際に役立ちます。 【活用シーン】 ・ウェアラブルデバイスの小型化 ・高密度実装 ・部品の保護 【導入の効果】 ・デバイスの小型化 ・信頼性の向上 ・設計の自由度向上
この製品へのお問い合わせ
基本情報

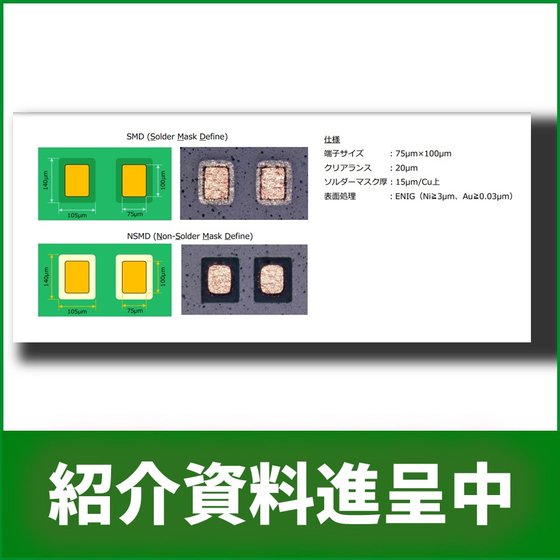

【特長】 ・端子サイズ、クリアランス、ソルダーマスク厚などの仕様を掲載 ・SMD(Solder Mask Define)とNSMD(Non-Solder Mask Define)に対応 【当社の強み】 当社は、プリント基板の設計・製造・部品実装・メタルマスク製作をトータルサポートしています。多品種、短納期対応を実現し、地域に強みを持つネットワークで一貫したサービスを提供いたします。
価格帯
納期
用途／実績例
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
