処理効率の非常に高い廃水／排水処理用水路設置型除塵装置です！独自のハニカムスクリーンによりし渣の補足率アップ！

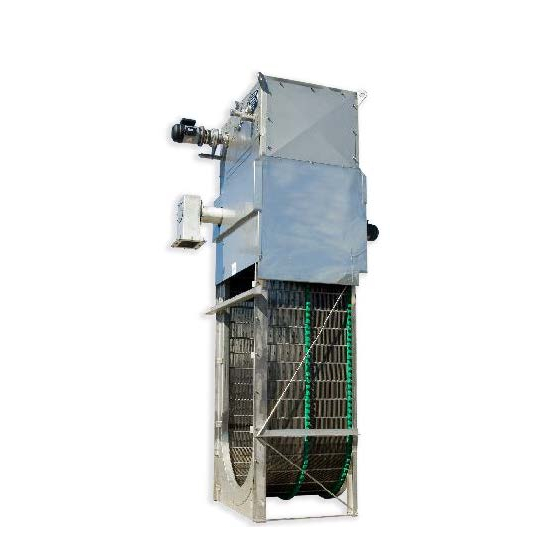

『センターフロー バンドスクリーン』は淡水、海水、都市廃水、工業廃水の粗い／細かい除塵に適した処理装置です。 クラス最高のろ過効率を誇り、独自のハニカムスクリーンエレメント、水路一体型、ステンレス製のケーシングを採用し、厳しい使用条件にも対応します。 流入する流れを水路内のスクリーンに導き、流れ方向を90°変えてスクリーンパネルを通過させ、固形物はスクリーンに捕捉し、廃水はスクリーンを通過させます。 通常、上流の水位または差圧レベルにより運転制御され、設定された水位や差圧に達するとバンドスクリーンを静止させます。 捕捉された固形物はマットを構築し捕捉率を向上させます。5mm以下の開口部の場合、87%を超える捕捉率が実証されており、デリケートなMBRシステム前段での処理に最適です。 また、ハニカムスクリーンは 90%以上の開口面積で業界最高の水処理性能を発揮し、標準的なパンチングパネルよりも20～40%高い処理能力を発揮します。
この製品へのお問い合わせ
関連動画
基本情報
【特長】 ・独自のハニカムスクリーンデザイン ・開口面積：90% ・水力効率を最大40％改善 ・捕捉率：5mm開口… 87%以上 ／ 3mm開口… 97%以上 ・既存水路でもスクリーン通過流量が最大40%増加 ・316製ステンレス構造 ・処理流量: 最大10,725㎥/hr. ・装置幅：700～2400mm ・水路の深さ：最大9m ・ハニカム開口部：2～10mm 【利点】 ・捕捉された固形物を清浄な面に持ち越さない ・ぼろ布などのシート状の固形物やその他の難しいスクリーニングを効率的に処理することが可能 ・毛髪や繊維の絡み付きの問題を最小限に抑制 ・スクリーン開口部は詰まりが少なく、洗浄時間と洗浄サイクルを短縮 ・必要に応じて、バンドスクリーンの背面プレートに導水路または開口部を組み込んでバイパスすることが可能 ・ガイドリンクとドライブの配置により摩耗するチェーンが無く、故障の原因となり易いスプロケットやベアリングの水没もない ・すべてのメンテナンスを水路の外で行うことが可能 ・四方向の点検パネルにより検査やメンテナンスが容易
価格帯
納期
用途／実績例
【用途】 ■様々な規模の下水処理プラント ■ポンプ場 ■産業廃水／排水処理 ■豪雨時の越流水と貯水路 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
