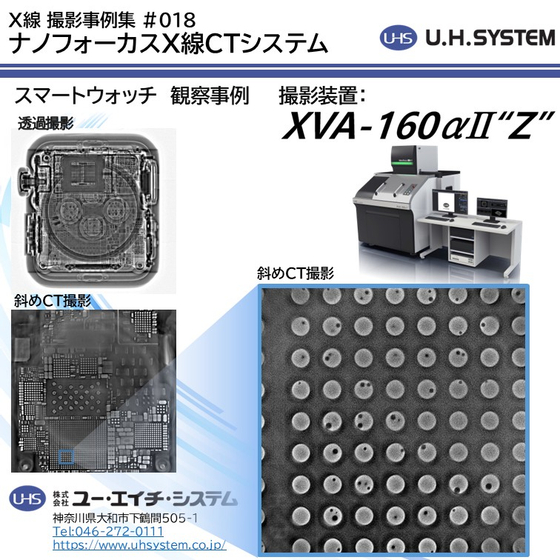

ナノフォーカスX線CTシステム『XVA-160αII"Z"』でUスマートウォッチを斜めCT撮影をした事例です。
スマートウォッチの内部メモリを斜めCT撮影をした事例です。 ボイドを鮮明に観察することが可能です。 撮影に使用した装置『XVA-160αII"Z"』は、超高分解能 ナノフォーカス3次元X線CTシステムです。 ナノオーダー解析を実現したウルトラハイエンドモデルで、世界トップクラスの斜めCT技術により、わずか3分半でCT撮影することが可能な為、解析の効率化アップにも貢献できる装置です。 【特長】 ■より高倍率に特化し、パッケージ内部の構造も解析可能なハイエンドモデル ■ナノフォーカスX線発生器搭載（フォーカスサイズ 200nm～） ■高倍率2,000倍で詳細構造まで精密に観察 ■高精細トップテーブル、光軸・回転中心・フォーカス自動調整機能を搭載
この製品へのお問い合わせ
基本情報
標準機能 XVA-160αII"Z"には、超高分解能観察を支える最高峰の機能が標準装備されています。 ■ ナノフォーカスX線発生器(160kV) ■ フォーカスサイズ切り替え機能(250nm/800nm) ■ フラットパネルディテクタ ■ ユーセントリック機能(特許取得済み) ■ 最大幾何学倍率 2,000倍 ■ 高精細トップテーブル ■ 可視光マッピング機能 ■ 光軸・回転中心自動調整機能 ■ フォーカス自動調整機能 ■ 自社開発制御ソフトウェア"Jasper" オプション機能 さらに解析の幅を広げる、オプション機能もご用意しています。 ■ 3次元斜めCT機能 ■ 3次元斜めCT機能[Advance] ■ 直交CT機能 ■ 直交CT機能[Advance] ■ 閲覧・演算用PC（PC2台体制） ※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
※製品の詳細は資料をご覧ください。お問い合わせもお気軽にどうぞ。
カタログ（2）
カタログをまとめてダウンロード
企業情報
当社は、先進のX線デバイス・高精度ステージ・画像処理技術をコアとした 非破壊検査装置の開発と製造をおこなっています。 任意の着目位置を中心に回転観察が可能なユーセントリックステージを用いた XVAシリーズは、ナノレベルでの実装解析や製造ラインでの 高度な品質保証を求めるお客様のニーズに的確にお応えしています。 また、プリント板半田付け実装の検査のみならず、半導体製品や 各種電子デバイス、車載部品・自動車関連、素材・複合材料、メディカル関連といった幅広い分野の 研究、開発、製造を支援しています。
