半導体製造の品質向上に貢献するプラズマ洗浄装置
半導体業界では、製造プロセスにおける微細な異物や有機物の除去が、製品の品質と歩留まりを左右する重要な課題です。特に、ウェーハや基板の洗浄は、デバイスの性能を最大限に引き出すために不可欠です。プラズマ洗浄は、これらの課題に対し、高い洗浄力と材質への適合性を提供します。当社の低圧・大気圧プラズマ装置は、半導体製造における洗浄工程の最適化に貢献します。 【活用シーン】 ・ウェーハ、基板の洗浄 ・有機物、異物の除去 ・表面改質による接着性向上 【導入の効果】 ・洗浄品質の向上 ・歩留まりの改善 ・製品の信頼性向上
この製品へのお問い合わせ
関連動画
基本情報

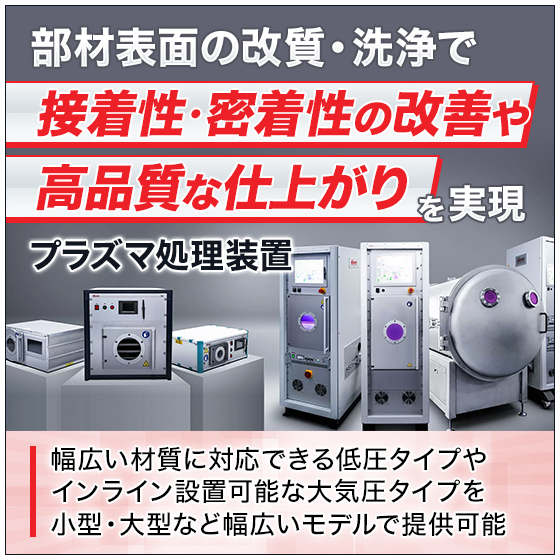

【特長】 ・ガラス、金属、プラスチック、繊維、粉体など幅広い材質のプラズマ処理が可能 ・インラインへの設置やロボットへの取り付けも可能 ・研究開発から量産ラインまで対応 ・ワーク表面の有機物除去や、親水性の改善による接着性向上に貢献 ・低圧・大気圧タイプともに豊富なモデルをラインアップ 【当社の強み】 テクノアルファは、技術的なバックグラウンドを持つメンバーで構成されたチームです。お客様と同じ目線で問題解決にあたり、迅速な最新技術の提供を可能にしています。世界最先端の技術を発掘し、国内企業へ提供することで、産業界全体のモノづくりを後押しします。
価格帯
納期
※仕様によって納期が変動しますので、お気軽にお問い合わせください。
用途／実績例
【低圧プラズマ装置】 親水化、撥水性膜の成膜、ドライクリーニング、アッシング、パウダートリートメント 【大気圧プラズマ装置】 各種表面洗浄、親水性改善、印刷密着性改善、油膜除去等
