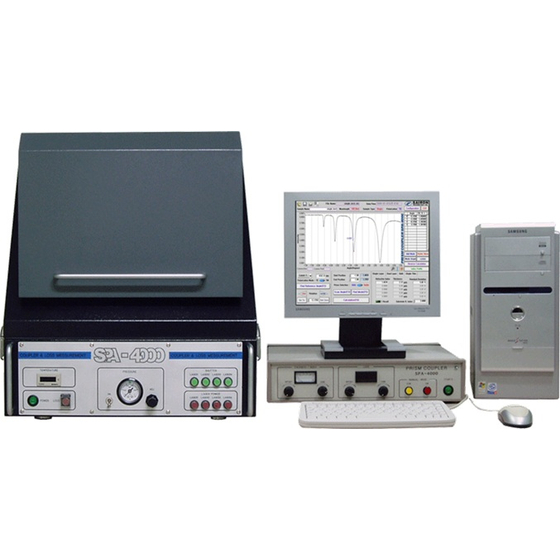

光導波路損失/ロス測定試験機 CPOデバイスにも応用可
三次元光屈折率・膜厚測定装置としてのみの使用に限らず、新しいデバイスCPO 光導波路損失/ロス測定が行えます。マッチングオイル法に基づいた方式で、高精度で評価行えます。勿論一般的な透明フィルム、透明フィルム上の薄膜、石英、液体などがあり、FPD用フィルム、SiO2等の３次元複屈折率測定などの用途にも適しています。搭載レーザーは405nm-1550nmの範囲で、4種まで搭載可能、複屈折率測定は、X-Y軸間を、0.05°の精度で回転し、任意の位置で測定します。また、多層薄膜で、2層の光屈折率、膜厚を仮定値無しで個別に同時測定も可能です。 【主な特長】 ○測定対象：CPO、光導波路デバイス、透明フィルム、透明フィルム上の薄膜、石英、液体 ○搭載レーザー：405nm-1550nmの範囲で、4種まで搭載可能 ○複屈折率測定：X-Y軸間を、0.05°の精度で回転し、任意の位置で測定 ○多層薄膜：2層の光屈折率、膜厚を仮定値無しで個別に同時測定
この製品へのお問い合わせ
基本情報
【仕様】 ○光屈折率：1.0 -2.45±(0.001) at 405–1550nm ○回転テーブル：回転範囲：180°（分解能：0.05°） ○光屈折率温度依存測定：室温～150℃ ○膜厚検出範囲：0.4um-150um±(0.5%) ※その他、詳細はPDF資料をダウンロードいただくか、お気軽にお問合せ下さい。
価格帯
納期
用途／実績例
【用途】 ○CPO、FPD用フィルム、SiO2等の３次元複屈折率測定 ●詳しくはお問い合わせ、もしくはカタログをご覧ください。
