光を操り、製造ラインの検査工程を革新。
製造業の検査工程では、製品の品質を確保するために、高精度な検査が求められます。特に、微細な欠陥や異物を検出するためには、高速かつ高解像度な光学技術が不可欠です。従来の検査方法では、検査速度の遅さや検出精度の限界が課題となっていました。当社の液晶光学素子製品は、高速応答性と高精度な光制御により、製造ラインにおける検査工程の効率化と品質向上に貢献します。 【活用シーン】 ・外観検査 ・寸法測定 ・異物検査 【導入の効果】 ・検査時間の短縮 ・不良品の早期発見 ・品質管理の向上
この製品へのお問い合わせ
基本情報

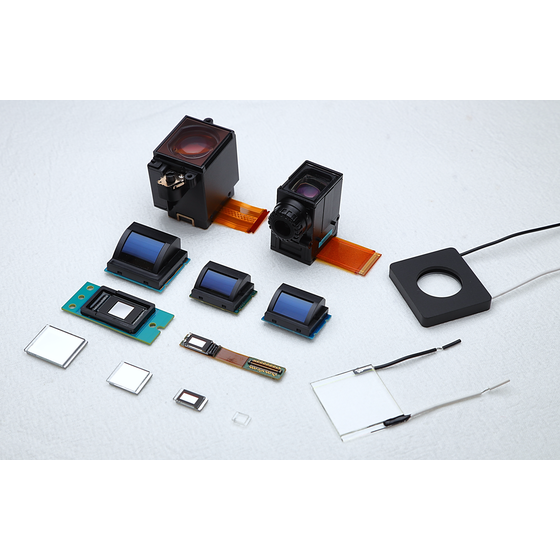

【特長】 ・偏光制御による高コントラスト化 ・高速応答（FLC製品 約100μs） ・超小型・薄型設計 ・高耐久性 ・ColorSwitch技術による特定波長フィルタ 【当社の強み】 シチズンファインデバイスは、長年培ってきた精密加工技術と液晶技術を融合し、高品質な光学デバイスを提供しています。お客様のニーズに合わせたカスタマイズも可能です。
価格帯
納期
用途／実績例
光学素子市場は、精密医療・通信・センシング分野で急成長しています。 特に高速応答・波長制御技術は次世代光学デバイスの必須要素となります。 光学測定機器 レーザーシステム 波長選択フィルタ（可視光～近赤外）
カタログ（1）
カタログをまとめてダウンロード
企業情報
シチズンファインデバイスが力を発揮する領域は、小型精密・高精度・高精細が要求される機能部品領域です。そして、長年築き上げてきた独自の技術を生かして、高付加価値のマイクロデバイス製品を提供し続けていくことが当社の使命と考えています。 時計のモノづくりをルーツとする小型精密部品を生み出す金属加工技術を生かし、工程設計から加工・組立・機能テストまで一貫した生産ラインと自社製加工機の独自開発により、小型・高精度部品を長年にわたりお客様に供給してきました。 また、脆性材料を使い高精度で効率よく部品を量産することも当社独自のコア技術です。 材料技術に超精密加工技術、薄膜技術、接合技術などを融合させることで、セラミックスや水晶などの高精度部品はもとより、液晶デバイス、センシングデバイスといった高品質な機能デバイス製品を生み出しています。 付加価値の高い製品を市場に提供し続けていくことは社員の大きな夢です。その夢の実現に向け一人ひとりのチャレンジ精神を原動力としたモノづくりで新たな価値創造に貢献していきます。
