素材に熱影響を与えない！物性を損なうことなく、高品質な仕上がりを実現

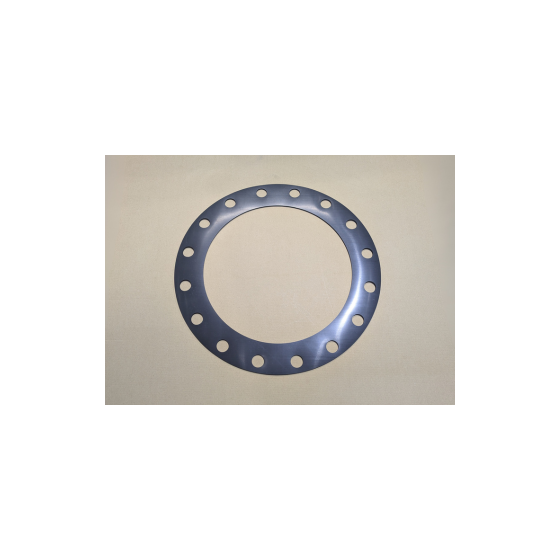

お客様の図面に基づき、耐薬品性に優れたフッ素ゴム(FKM)シート (厚さ3mm)から、外径φ580mm、内径φ482mmの大口径フランジガスケットを 6枚製作した事例をご紹介いたします。 加工内容は、P.C.D.536mm上にφ12mmのボルト穴を16ヶ所あけるというものです。 当社のウォータージェット加工機を使用し、CADデータから直接、高精度に 切断しました。 ウォータージェット加工は、高圧の水流で切断するため、ゴムのような 弾性のある素材の加工に適しています。 【加工の特長】 ■抜き型不要で低コスト・短納期 ■図面からのダイレクト加工 ■熱影響のない高品質な切断 ■データ保存で簡単なリピート手配 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
カタログ（1）
カタログをまとめてダウンロード
企業情報
ダイコーは、ガスケット・パッキンをはじめとする様々な工業用製品の加工に特化したメーカーです。 日本最大級のウォータージェット加工機をはじめとする業界屈指の加工設備と、ジョイントシート、ゴム、樹脂、金属など幅広い材料の取り扱いにより、お客様の多様なニーズにお応えします。50年間培ってきた技術と経験を活かし、お客様の課題解決に貢献できるよう、高品質・短納期・低コストで製品をご提供いたします。お客様の多様なニーズにお応えするため、ダイコーの生産拠点には様々な加工設備を備えています。中でもウォータージェット加工機は、大阪本社・東京支社合わせて4台を設置しており、国内でも最大級の規模を誇ります。最大加工範囲はW4,000mm×L5,500mmで、大口径のガスケット・パッキンも高精度に製造できます。材料効率を極限まで高めることにより、『高品質・低コスト』でのご提供を実現しています。
