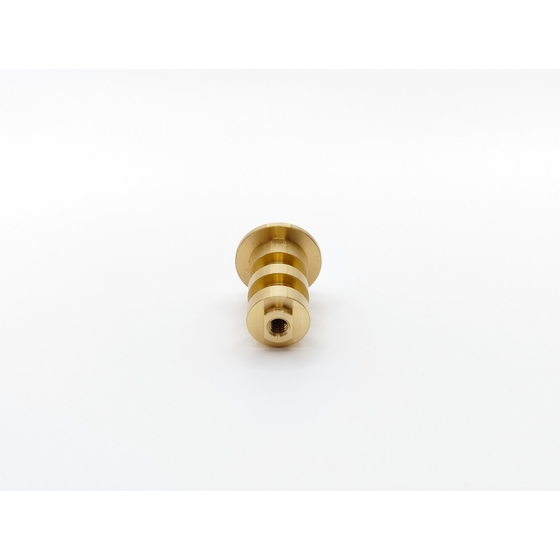

真鍮材を使用したDカット部品加工
◇Dカット部品とは？ Dカットとは、円柱の一部を平らに削ることで断面をD字型にする加工技術です。回転防止やスペース制約のある部品に多用され、精密機器や自動車部品などに幅広く利用されています。 ◇製品詳細 - 材質：C3604（快削黄銅） - 寸法：φ12×17.5mm - 加工公差：±0.01mm - 表面仕上げ：挽肌仕上げ ◇特長 - 高精度加工による安定した寸法公差 - 滑らかな挽肌仕上げで良好な表面品質 - 精密機器向けの高い信頼性 ◇加工方法 NC複合旋盤を使用し、C3604真鍮材からDカット形状を削り出しました。特にDカット部の形状精度を確保するため、切削速度や工具摩耗を考慮しながら最適な加工条件を設定しました。また、仕上げ工程では微細な表面粗さまで管理し、高品質な挽肌仕上げを実現しました。 ◇取組み 本製品の加工では、複合NC旋盤を活用し、工程集約による効率化を図りました。厳しい寸法管理のもとで検査を徹底し品質を確認。さらに、C3604材の特性を活かし、切削抵抗を抑えながら最適な工具を選定しました。
この製品へのお問い合わせ
企業情報
弊社はNC旋盤・カム式自動旋盤による切削加工を得意とし、医療機器・OA機器部品・防火設備部品・自動車部品・空調設備部品など、さまざまな産業分野の部品加工を行っております。
