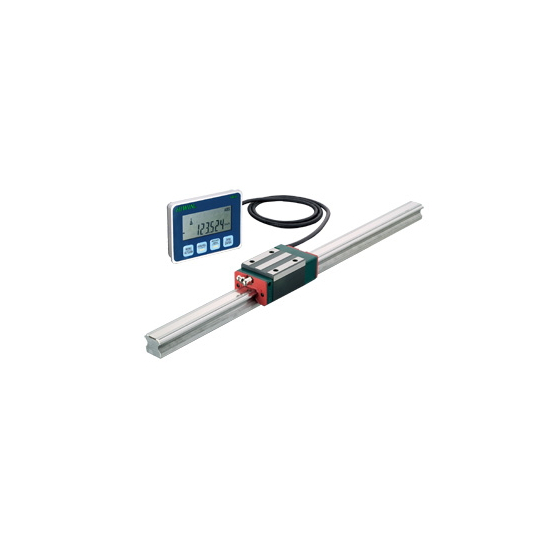

位置検出と直動案内を一体化。制御精度を高める電磁スケールリニアガイド
メカトロニクス制御分野では、装置の高速化・高精度化に伴い、直動機構の位置検出精度と制御の安定性がこれまで以上に重要になっています。特に、リニアガイドと外付けエンコーダを組み合わせた構成では、取付誤差や外乱の影響により、制御精度や再現性にばらつきが生じることがあります。HIWIN 電磁スケールリニアガイドは、リニアガイドと電磁スケールを一体化した構造により、正確な位置検出と滑らかな直線運動を同時に実現します。位置フィードバックの安定性を高めることで、モータ制御の精度向上や振動抑制に貢献し、FA装置や自動化設備における高性能なメカトロニクス制御を支えます。 【活用シーン】 ・サーボモータを用いた直動軸の高精度制御 ・自動化装置・FA設備の位置決めユニット ・組立装置・搬送装置の直線位置検出 ・高速・高精度動作が求められる生産設備 【導入の効果】 ・位置検出誤差の低減による制御精度の向上 ・ガイドとスケール一体化による取付誤差・調整工数の削減 ・フィードバック精度向上による振動・ハンチングの抑制 ・高速動作時でも安定した停止精度・繰返し精度の確保
この製品へのお問い合わせ
基本情報
【特長】 ・リニアガイドウェイと磁気スケール・エンコーダーシステムを一体化 ・センサーはエンドキャップに、スケールはレールにそれぞれ内蔵 ・非接触式の測長センサを採用し、長寿命を実現 ・長尺にも対応（磁気スケールは最大30m） ・水分やオイル、グリースがかかる環境下でも確実に作動 【当社の強み】 HIWINは、世界トップクラスの直動機器メーカーとして、多様な顧客ニーズに対応するため製品開発に注力しています。長年の実績と技術力で、お客様の課題解決に貢献します。
価格帯
納期
用途／実績例
詳細はカタログをご覧になるか、お問合せください
