繰り返し精度±0.05μm、IP67対応の非接触磁気スイッチ・センサー
工作機械業界では、工具の位置決め精度が製品の品質と生産効率を大きく左右します。特に、高精度な加工が求められる場面では、工具の位置ずれは不良品の発生や加工時間の増加につながる可能性があります。当社の小型磁気スイッチ・センサーは、±0.05μmの繰り返し精度を実現し、工具位置の正確な検出を可能にします。 【活用シーン】 ・工作機械の工具位置検出 ・精密加工機の原点位置検出 ・熱膨張補正 【導入の効果】 ・高精度な位置決めによる品質向上 ・不良品の削減 ・加工時間の短縮
この製品へのお問い合わせ
基本情報
【特長】 ・Φ3mmの小型ヘッド ・±0.05μmの繰り返し精度 ・IP67の保護構造 ・NPN/PNPトランジスターオープンコレクター出力 ・非接触磁気検出方式 【当社の強み】 オリジナル技術である可飽和コイルを利用した、原理的にシンプルな磁気検出素子技術により、悪条件下でも高精度で長期間安定してお使い頂けます。100%日本国内で開発・製造しており、製品ラインナップの8割以上はお客様の個別のご要望に基づく特注品です。センシング・測定で何かお困りごとがございましたら是非ご相談ください。
価格帯
1万円 ~ 10万円
納期
~ 1週間
※数量によって変動しますのでお問い合わせください。
用途／実績例
マシニングセンターの高精度原点検出 超精密加工機の熱膨張補正用 リニアエンコーダーの原点検出器 XYステージや回転テーブルの原点検出器 高精度位置決め
カタログ（5）
カタログをまとめてダウンロード
CADデータ（10）
| 型番 | 概要 | ファイル |
|---|---|---|

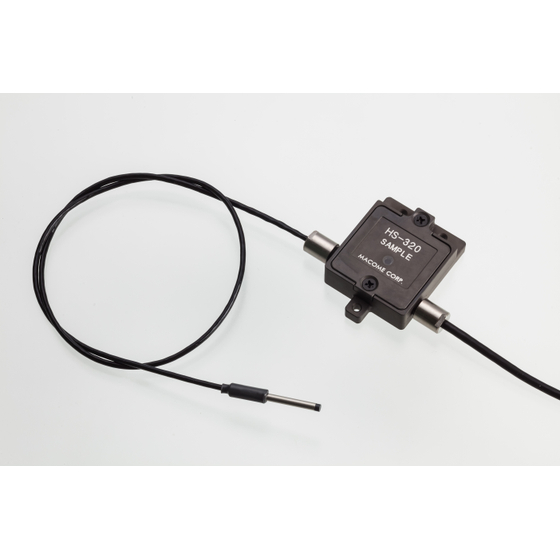

| HS-321＋D-320 | 原点位置のセンターを高精度に検出するための高精度位置決めセンサー PNP出力 |
|
| HS-321＋D-320 | 原点位置のセンターを高精度に検出するための高精度位置決めセンサー PNP出力 |
|
| HS-320＋D-320 | 原点位置のセンターを高精度に検出するための高精度位置決めセンサー NPN出力タイプ |
|
| HS-320＋D-320 | 原点位置のセンターを高精度に検出するための高精度位置決めセンサー NPN出力タイプ |
|
| MG-210 | LS・FS用 発磁体 |
|
| MG-210 | LS・FS用 発磁体 |
|
| MG-220 | LS・FS用 発磁体 |
|
| MG-220 | LS・FS用 発磁体 |
|
| D-320 | HS-320・HS-321用ヘッドフォルダー |
|
| D-320 | HS-320・HS-321用ヘッドフォルダー |
|
企業情報
オリジナル技術である可飽和コイルを利用した、原理的にシンプルな磁気検出素子技術により、悪条件下でも高精度で長期間安定してお使い頂けます。無人搬送台車や産業機器、省力化機械を中心に、マテハン、工作機械、射出成形機・土木建築建設ロボット、食品機械、産業機械、原子力設備、船舶といった幅広い業界から厚いご支持を頂いております またF1やMoto GPといったモータースポーツ向けセンサーや、建設機械向けの傾斜計、科学分野では超高精度計測に用いる磁気センサーも得意としています。立体駐車場・ゴルフカート誘導センサーなども一部採用頂いております。100%日本国内で開発・製造しており、製品ラインナップの8割以上はお客様の個別のご要望に基づく特注品です 防水・防爆・耐熱・耐水・耐放射線仕様など特注対応品も多数あります センシング・測定で何かお困りごとがございましたら是非ご相談ください IoTプラットフォーム 既存品の軽微なカスタムから新しい検出原理のご提案まで、営業・技術スタッフが全力で対応します。カイゼンのお手伝いもお任せください 標準品につきましては安心の3年保証です。所在地長野県 伊那 イプロスものづくり 掲載
